Teilgebiet 006_00TG - Tonstein 1.200 m. dick - Unterer Jura

















Ein geologischer Abend - Die Reise von den ersten Land-Lebewesen (heutige Krokodile) über die Klein-Saurier



zu den grossen Sauriern des Jurassic - von 174 bis 201 Mio. Jahre - Schöne, alte, dicke Tonstein-SCHICHTEN !!









Ganz grosser Applaus an das BGE Teilgebiete Team und die beiden ziemlich kompetenten Geologinnen.



Die Bohrungen, die Bergwerke, die Störungs-Linien, die Tiefe, die Mächtigkeit - gute Analyse-Leistung.



Die genaue, vergleichende, solide Beschreibung der Eigenschaften des Unter-Jura Tonsteins war GUT !





Selten hat mich eine geologische Karte und Ihre vernünftige Beschreibung so inspiriert. - Danke sehr.



Halten wir fest : Die temperatur-bedingten Material-Eigenschaften - Smektit-Bildung bei hohen Tem-



peraturen hat in den dunklen Schichten ? schon stattgefunden - allerdings wäre der angebrannte Ton



im Nahfeld der Castoren / Beton-Pellets etwas weniger sorbtions-fähig für spät austretende Schad-



stoffe. - Damit vergrössert DBHD seinen EwG - Einschlusswirksamen Gebirgsbereich um 30 Meter auf



Radius 90 Meter ab Bohrachse. - Insgesamt hat mich der Tonstein im Teilgebiet 006_00TG inspiriert !



Wir danken den beiden Geologinnen und Steffen Kanitz für Ihre ausgezeichnete Erklär- und Geologie-



Vermittung. - Endlager ist und bleibt ein ja "erklärungsbedürfiges Zugangs-Bauwerk in eine Geologie."









Vergegenwärtigen wir uns noch einmal die 1ste allgemeine Grund-Annahme der Endlagerung :



Einlagerung in eine alte Geologie (hier 174 bis 201 Mio. Jahre alt) mit der berechtigten Hoffnung,



dass diese Geologie so gut geschützt ist, dass Sie weitere 1 Mio. Jahre warm und trocken existiert.

















































Es fällt mir nie leicht orangene Punkte und Endlager-Methoden in geologische Karten einzufügen.



Da leben Menschen. - Baulärm ist unvermeidlich. - Wir sind Planer, wir suchen die bestmöglichen



Lösungsansätze (und riskieren dabei Schmach und Gefängnis) wenn wir orange Punkte setzen wo



die Geologie flächigere Ausdehnung hat. - Häufig findet sich genau an solchen Stellen Mächtigkeit



im Tonstein. - Allerdings muss man sich fragen, ob dass nur Senken in der Topographie sind, oder



ob es vor Mio. Jahren mal " Abflüsse " waren ? - Die Frage stellt mein persönl. Gefühl für Geologie.







In der Online-Sprechstunde wurde auch erwähnt, dass es 3D Geodaten-Modelle dieser Geologien



gibt - z. B. bei der LEAG etc. - hier bieten sich die Ansatzpunkte für weitere Zusammenarbeiten.





Grundsätzlich widerspricht der dezentrale Ansatz dem Stand AG - Best mögliche Gerechtigkeit ist



uns immer ein sehr hohes Gut - bestmögliche Risiko-Minimierung ist ingenieurmässig vernünftig !



Ein lernendes Verfahren muss Probe-Bohrungen in diversen Geologien zulassen und verschliesst



sich neuen wissenschaftlichen Erkenntnissen nicht. - Wir sind auf einem guten Weg.



































Nehmen wir mal an - also wenn man KEIN Bohrwasser zugibt - das Sedimente und Tonstein vor Ort



mit einer SBM / SBR gebohrt werden können, so bleibt die Frage der Standfestigkeit der Wandung,



und die Dimensionierung des 2x Mono-Casing Ausbaus - es braucht eine finite Elemente Berechung



der Geomechanik, der Thermodynamik, und der Korrosion - Wissenschaftliches Team Comsol Ansys.

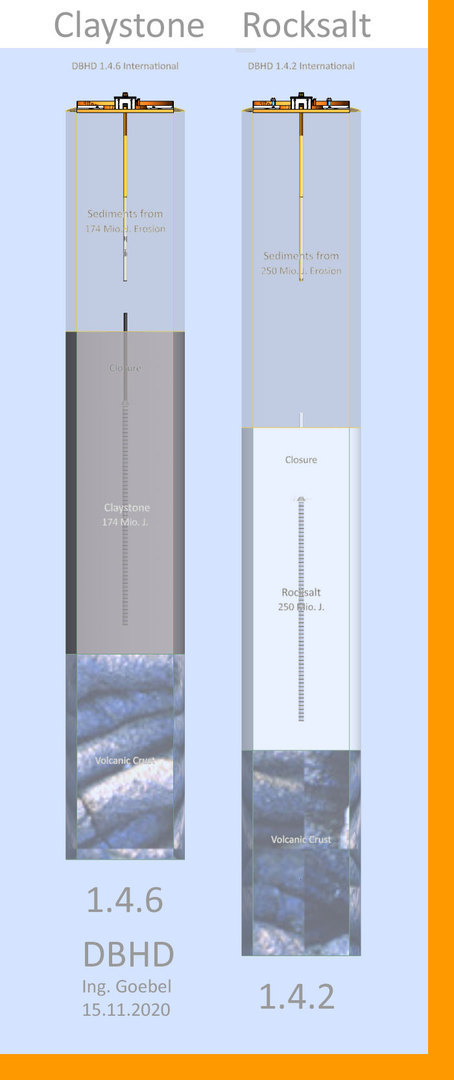

DBHD 1.4.6 kann im Sediment-Bereich kürzer sein. Der Verschluss braucht keine hohen Temperaturen



mehr wie im Steinsalz - Im Tonstein genügt es, wenn der Bitumen ewig warm und elastisch bleibt.



Der Bitumen darf nicht aufschmelzen, aber auch nicht kalt werden. - Das muss man berechnen, da



kann sich die Geometrie eines DBHD noch einmal ändern. Vordimensionierung Nov. 2020 siehe unten.





Endlich nach 4 Jahren ein neues, wahrscheinlich mögliches DBHD - kaufbar als Artikel jetzt im SHOP



Gerne möchte ich mich für die Inspiration bei der BGE bedanken, und an die günstigen Preise er-



innern dürfen. - Noch ist kein Endlager für HLW gebaut - aber wir sind schon verdammt nah dran ...



















































Link: https://3d.lbeg.de/webgui/?viewHash=c0137f1003b1f58897661c9fa6b3b640



Da kommt der 3D Model viewer und Sie können sich echte Geologiedaten ansehen :



































Ein Ausschnitt von Helgoland in einer drei-dimensionalen Darstellung



das 3D wird hier im Bild 5 fach überhöht (nur in der Z-Achse) gezeigt.

























Standort-Auswahl mit Geologie-Daten die aus Tiefbohrungs-Aufschlüssen heraus



mit geo-wissenschaftlichen interpolationen und viel Fantasie digital angefertigt wurden.







Könnte man über die bundesweit vorhandenen 3D Datenmodelle den Endlager-Standort finden ?



Laut BGE gibt es solche 3D Modelle für ganz Deutschland - ausser für Mecklenburg-Vorpommern.









Beispiel-Link: https://3d.lbeg.de/webgui/?viewHash=c0137f1003b1f58897661c9fa6b3b640



Da kommt dann der 3D Model viewer, und Sie können sich echtere Geologiedaten ansehen :























Es gibt ja Geologie-Daten - Diese 3D Modelle sind besonders anschaulich.



Die Darstellung erfolgt oft in der Z-Achse 1x bis 30x überhöht - Einstellbar.





Aber eigentlich fehlt immer die eigentliche Salz-Platten-Basis !!! Nicht



die kleinen Salz-Nadeln und Diapire sind interessant - Sondern die da-



runterliegende Salz-Platte von der auch wieder nur die Spitzen gezeigt



werden. - Bis zu welcher Teufe gehen Eure 3D Modelle eigentlich nur ?





Gibt es ein bundesweites Geodaten-Verbot unterhalb von 1.500 Metern ?



Wurde mit Beginn der Standort-Auswahl die Datenlage "abgeschnitten"



Damit Ing. Goebel nichts in die Hand bekommt was für DBHD gut ist ?





Gab es jemals einen Landesgeologen, der wollte, dass man in seinem



Bundesland eine Endlager-Fähige Geologie aufgefunden wird ? - Wollt



Ihr uns bitte auch die andere Hälfte der vorh. Geodaten zeigen bitte ?





Es gibt Tiefbohrungen - aber nur wenige und nur dort kennt man den



Untergrund tatsächlich. Was man kennt muss man aber auch zeigen !



Arbeitet das Thema Tonstein und Steinsalz unterhalb 1.500 m durch !



































und so sieht das mit dem Steinsalz unter Hamburg-West in Wahrheit aus























Sieht so aus als würden wir für dumm verkauft - die LEBG Daten werden



entweder in einer bestimmten Höhe "abgeschnitten", oder man hat die



Grundhöhe des Salzes (die man aber aus Bohrungen kennt" "0" gesetzt !







und so verschwinden dann die Endlager-Geologien ... Aber komplett ...



Die Ausreden lauten - zu wenig Bohrdaten - es gibt aber Tiefbohrungen



oder eine andere Ausrede - "da kommt doch eh niemand jemals hin ... "









Daten für den BGE Tec Scheissdreck - aber gar KEINE Daten für DBHD



Endlager und auch nicht für DBD Bohrloch-Lagerungen. - Betrug von



Seiten der Geodaten-Ämter - vor ca. 3 Jahren begangen. - Hallo LEBG !!!!!!!!!!!!!!!!!!!!!!!!!!!!

















Das Steinsalz ist in Nord- und Mittel Deutschland so etwas wie die Leit-Geololgie



Eine massive Salz-Kruste aus dem Zeitalter Perm von 250 Mio. Jahren entstand,



kurz nach dem Aufkochen der Erde - als die Erde erstmal so richtig rund wurde.





Das aus den chemischen Elementen ausgekochte heisse Wasser bildete Dampf



Die Salz-Kruste wurde von Sedimenten dann 250 Mio. Jahre überlagert. Diese



Kruste liegt auf dem was man das "Rotliegende" nennt.







In den 3D Modellen kann und muss man das Salz als massiv annehmen, während



andere Geologien auch den unterirdischen Raum füllen. Die Schichten alle Zeit-



alter können dünn und verfaltet ABER auch dick und massiv sein. Steinsalz bildet



häufig Dome aus, während Tonsteine des UnterJura irgendwo Trichter oder Linsen



gebildet haben müssen - und diese Linsen und Trichter gilt es jetzt aufzufinden !





































Liebe Bürger, Landräte und Gemeinde-Mitarbeiter - lasst Euch nicht von den zweifelhaften Geologie-



vorschlägen der BGE mbH inhaltlich binden - die Probleme stecken im Standort-Auswahl-Gesetz und



in der Endlager-Sicherheits-Anforderungs-Verordnung, und vor allem in der Bauart des Monopol-Vor-



habensträgers BGE mbH. Alle 3 genannten Aspekte immer und immer wieder konstruktiv kritisieren !









>>> Was die BGE verschweigt ! - Das oberflächen-nahe Steinsalz zeigt die BGE - Das tiefere Steinsalz



verschweigt die BGE - Warum ? - #BGE #zeigen #verschweigen #Betrug - https://lnkd.in/dKEtg2E -
