Thermodynamik Cigeo 2.0 mit ELB 06 FR - 37 °C - Endlager-Planung

Thermodynamische Berechnung von Dr. G. Herres DE

zu Cigeo 2.0 HLW WAA-Glas-Endlager in Frankreich

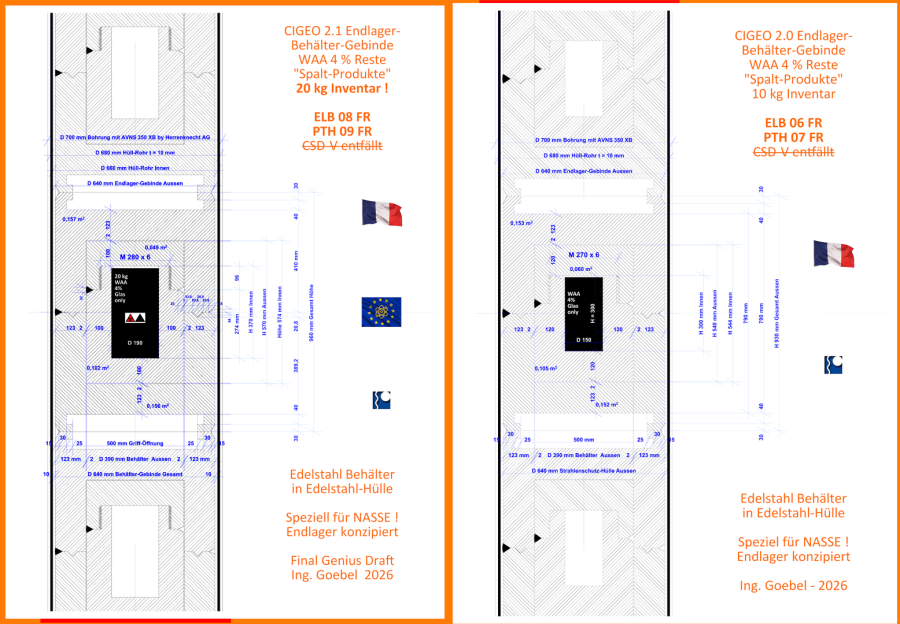

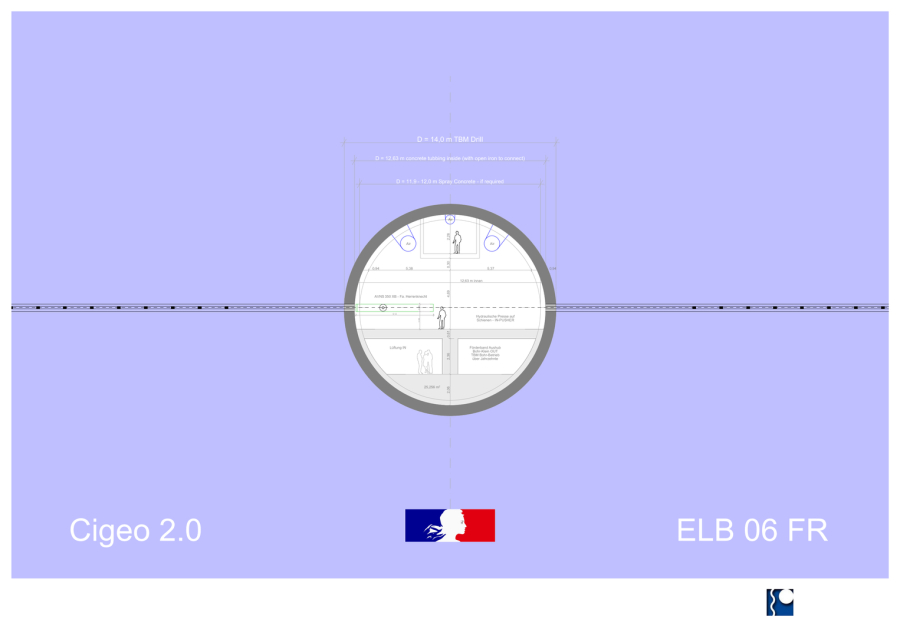

mit ELB 06 FR 10 kg Inventar Endlager-Gebinde

Fazit - Eckdaten

Es ist ein + 18 °C aus Nachzerfallswärme Endlager (17.886 K)

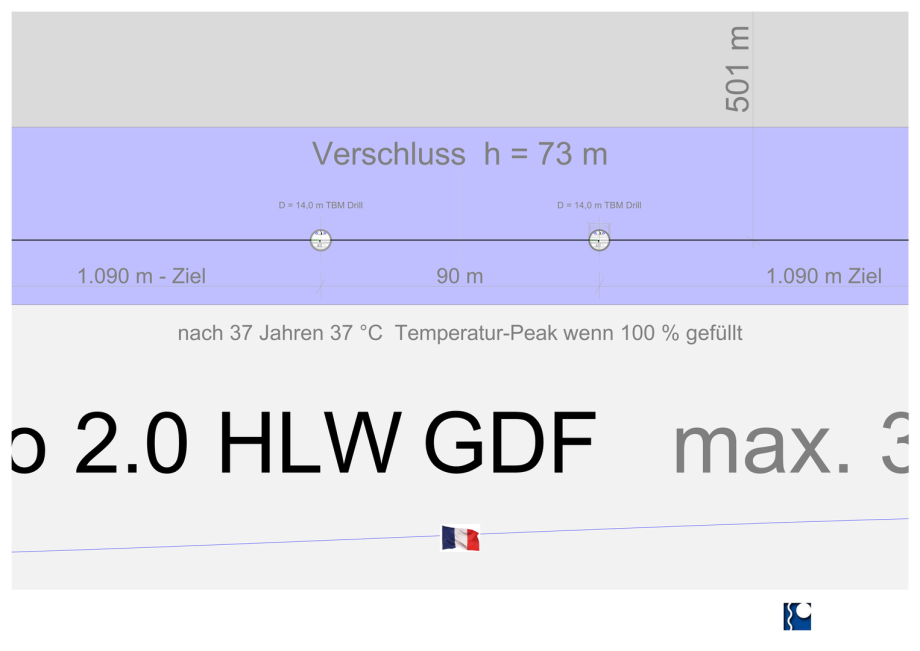

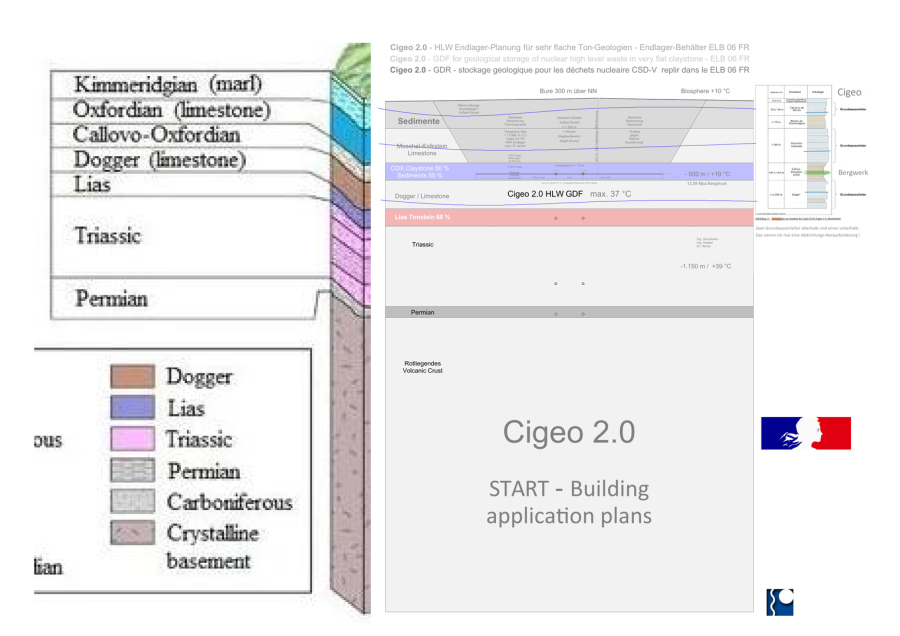

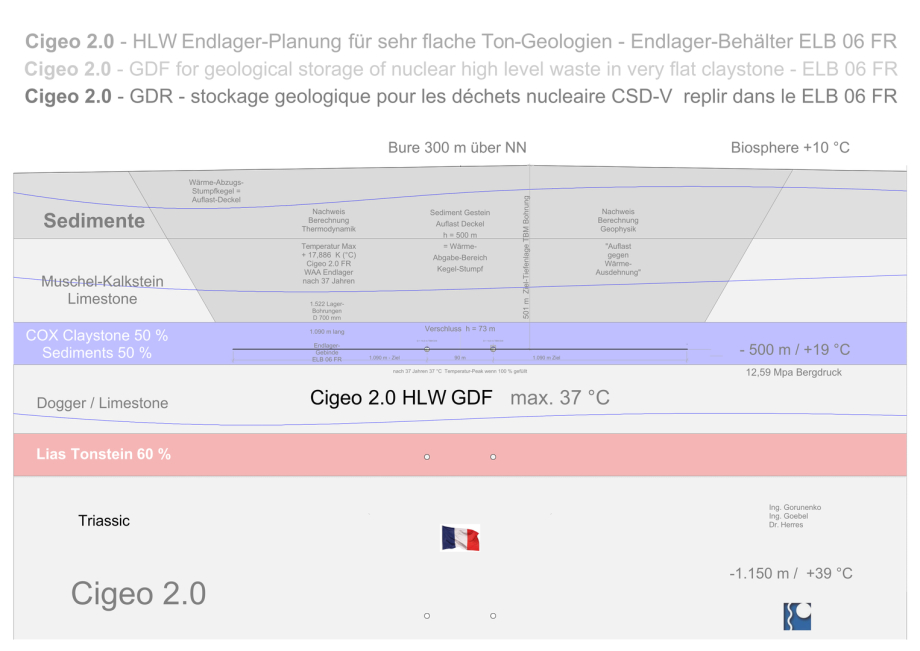

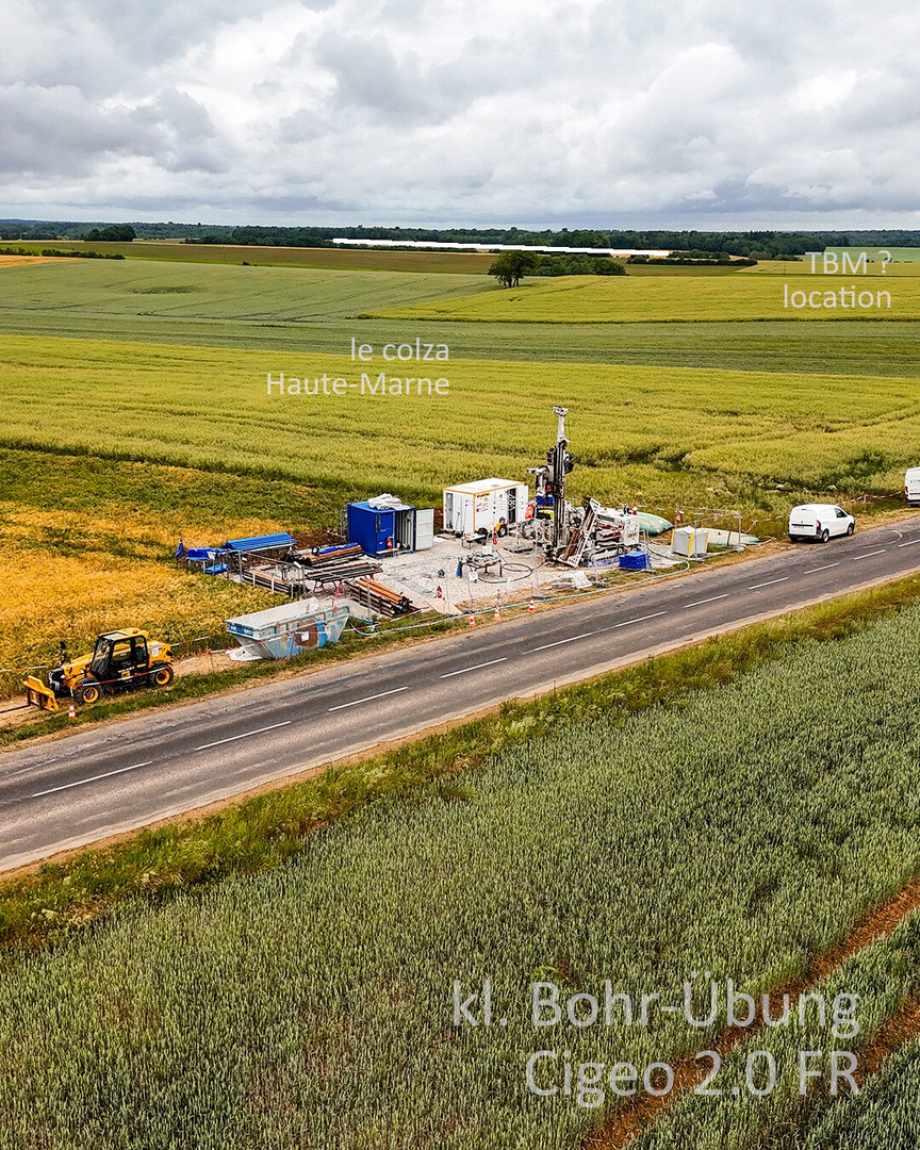

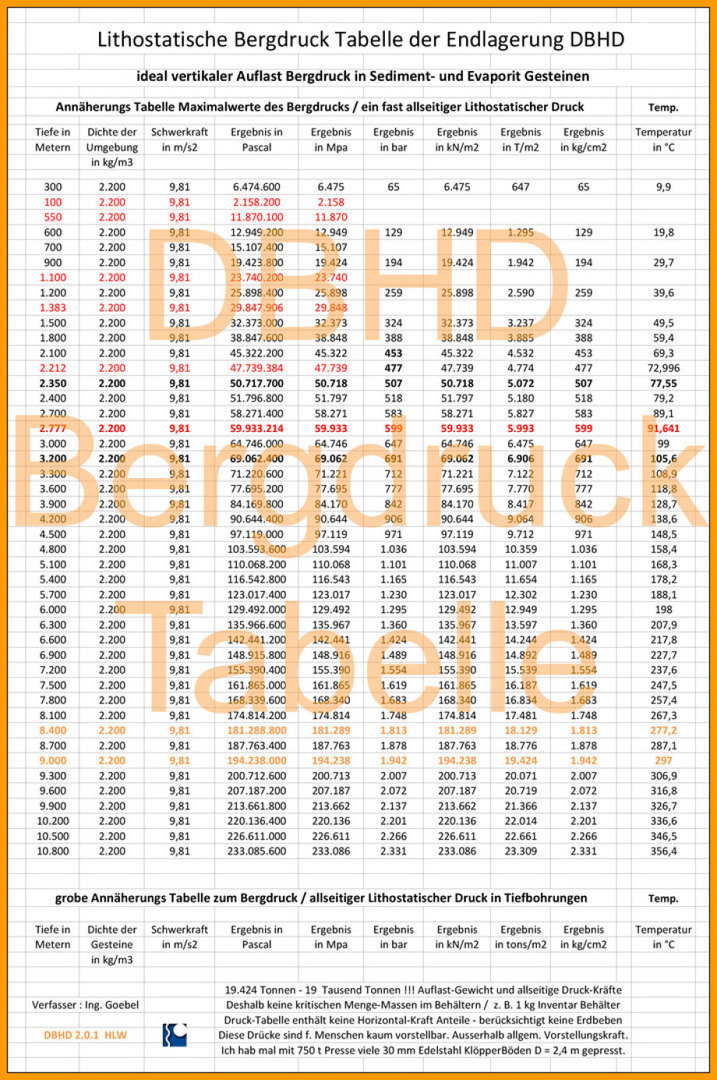

in einer - 500 m tiefen Tonstein-Sediment Geologie

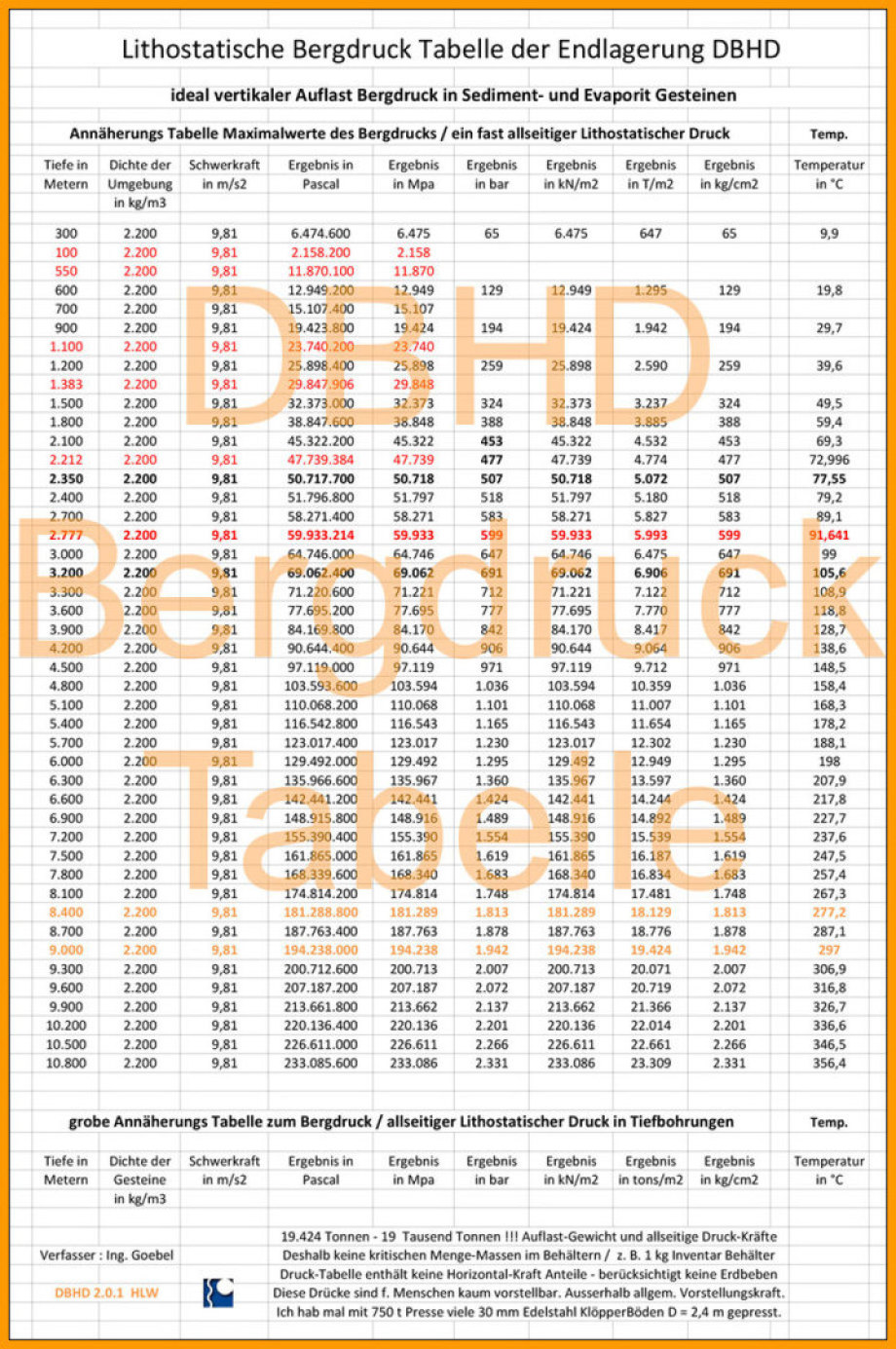

Geothermische Temperatur im Berg in Bure + 19 ° C

In Summe = 18 + 19 °C = 37 °C Gesamt maximal.

Inventare aus 1992 bis 2126 - Nachweiszeitraum 1 MIo. Jahre

Max. Temperatur-Stau Peak nach 4,75 Jahren - bei Voll-Last !

Befüllung, Behälter-Auslegung erfolgt über 100 Jahre !, dass

bedeutet - Es ist sicher nicht gleich am Anfang voll beladen.

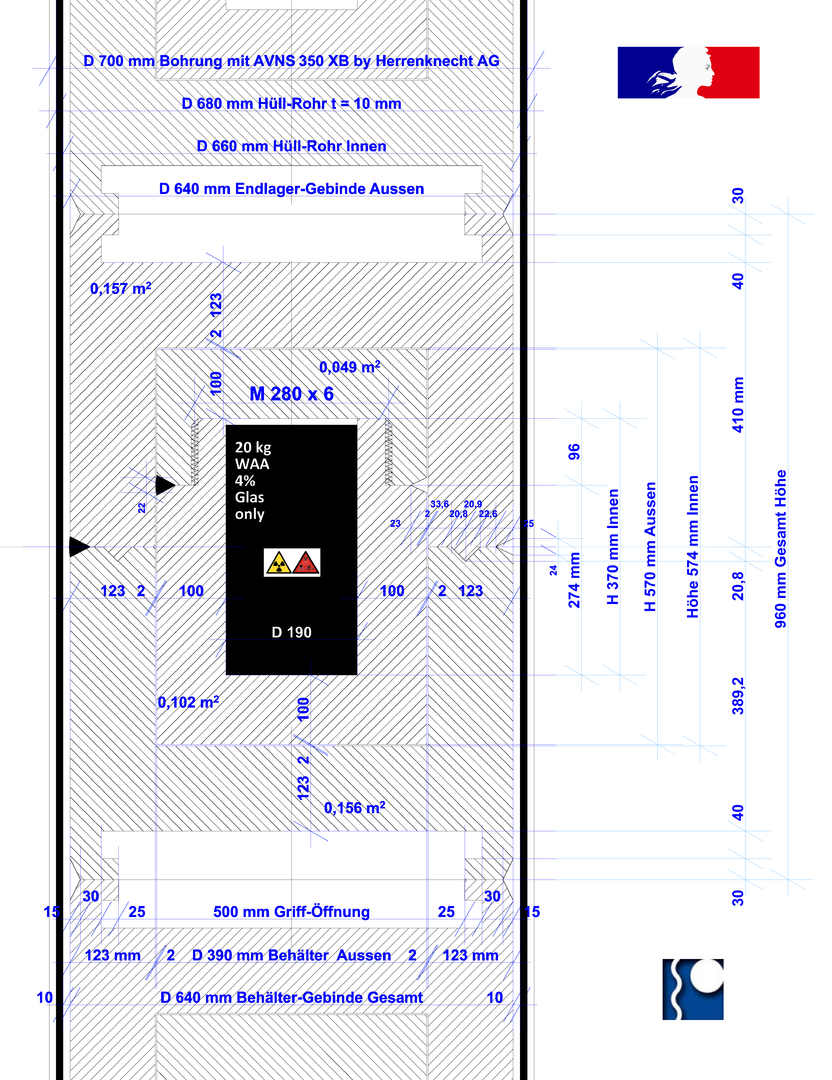

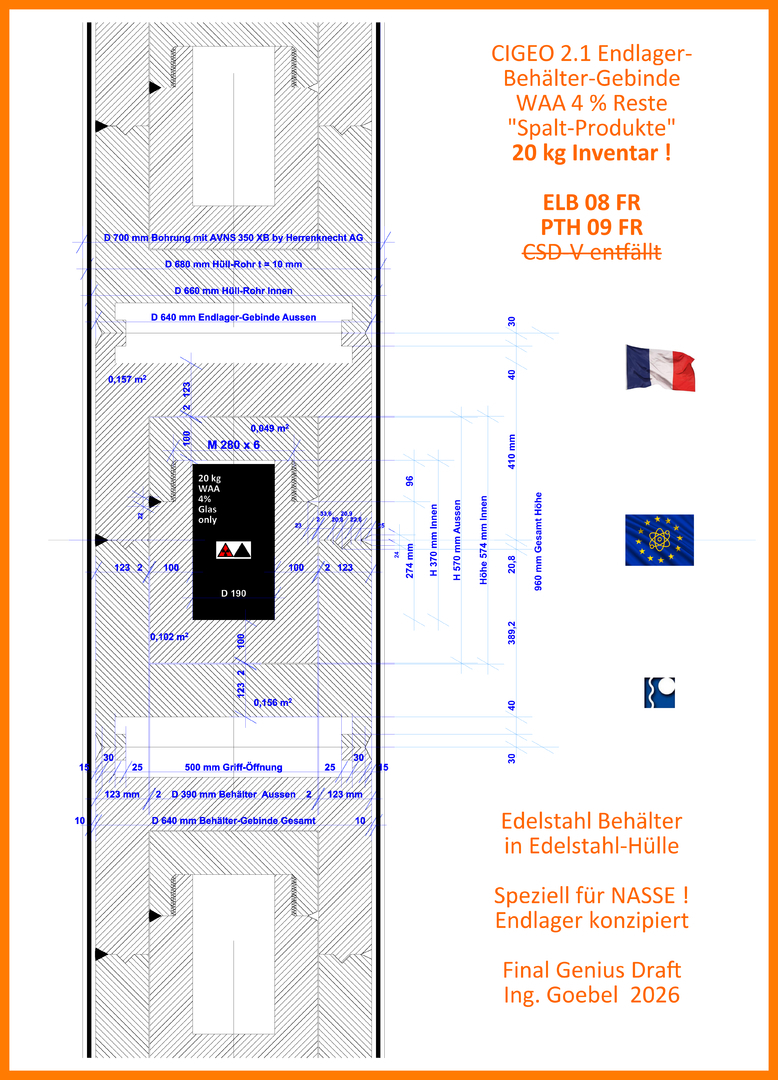

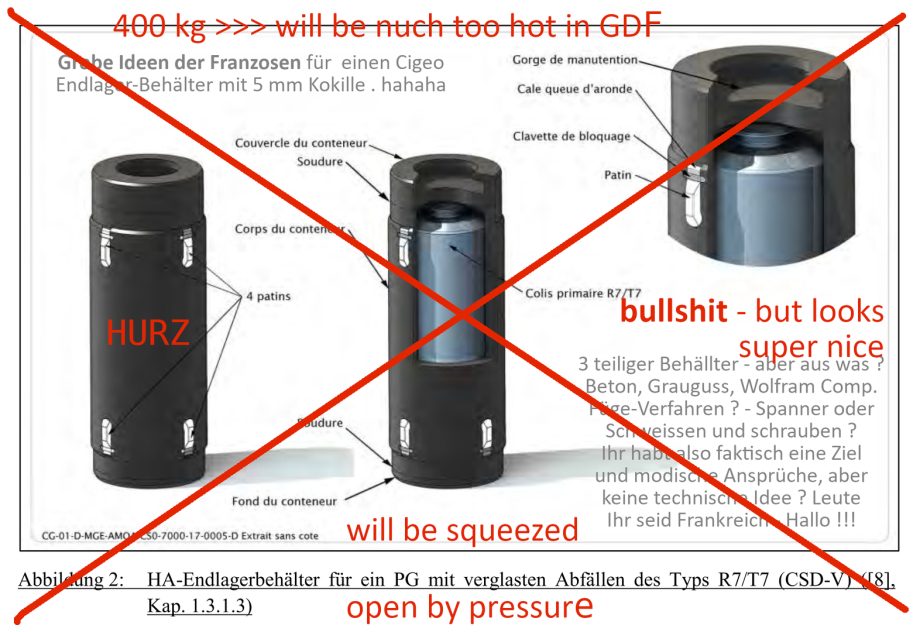

Dr. Herres hat mit einem 10 kg Behälter gerechnet = 28 Watt

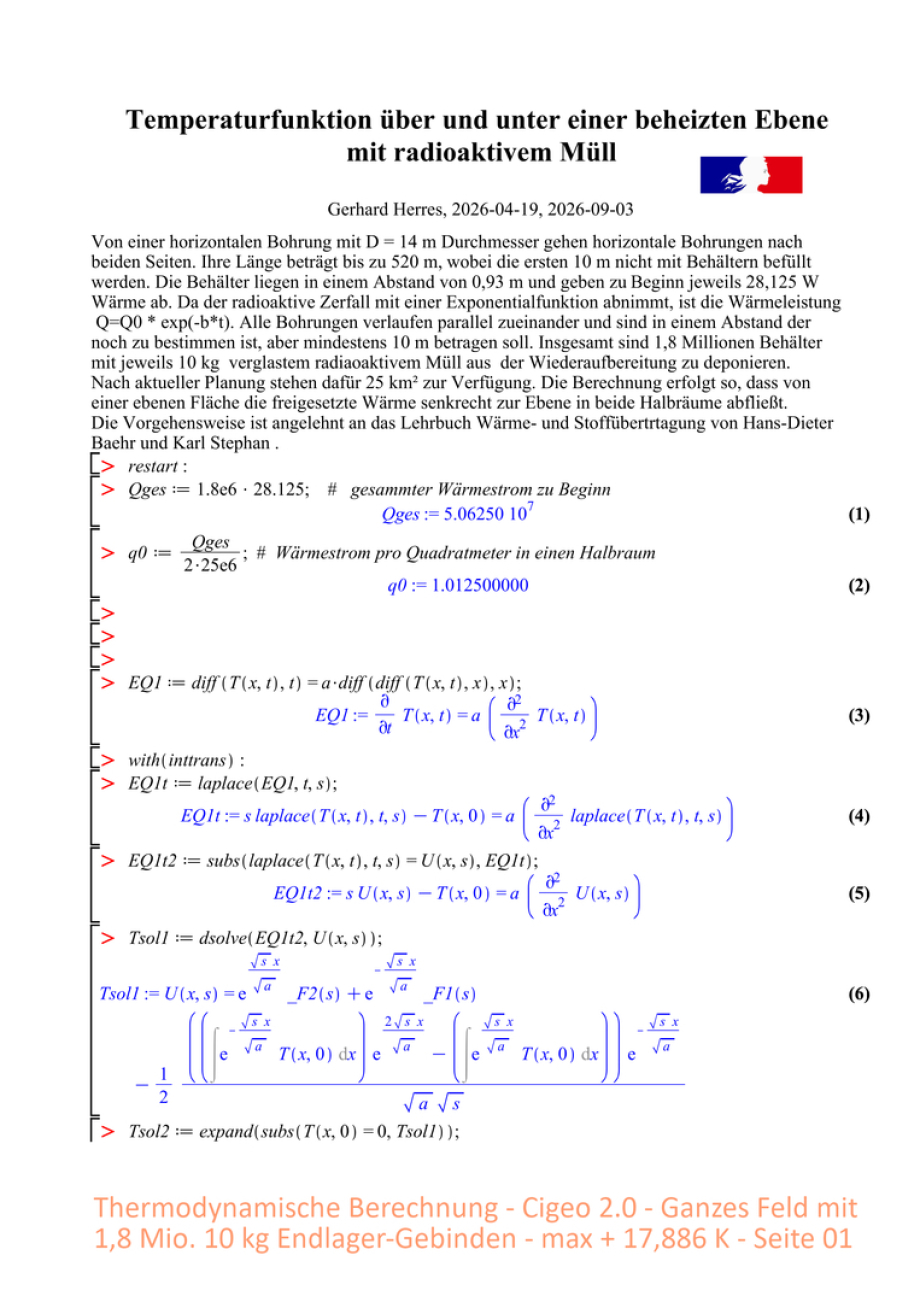

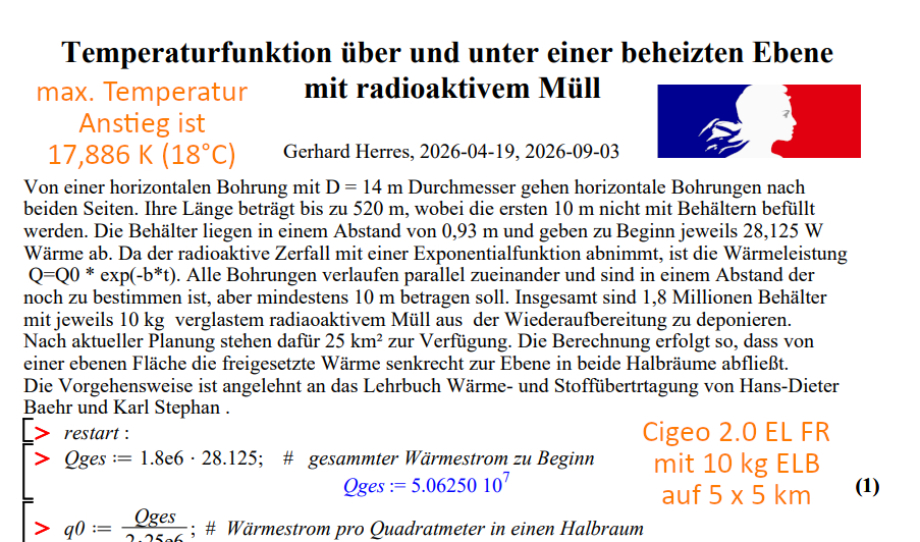

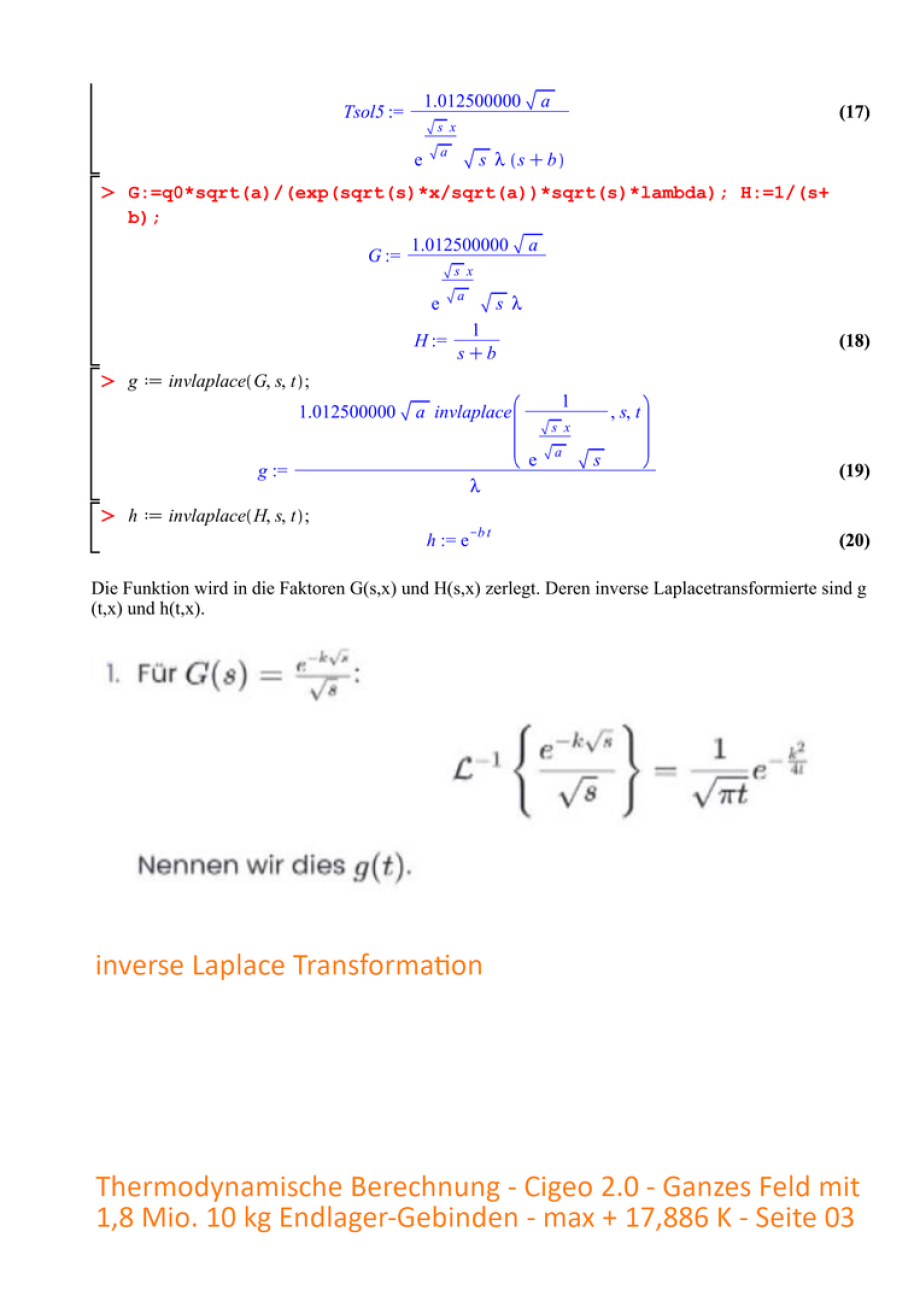

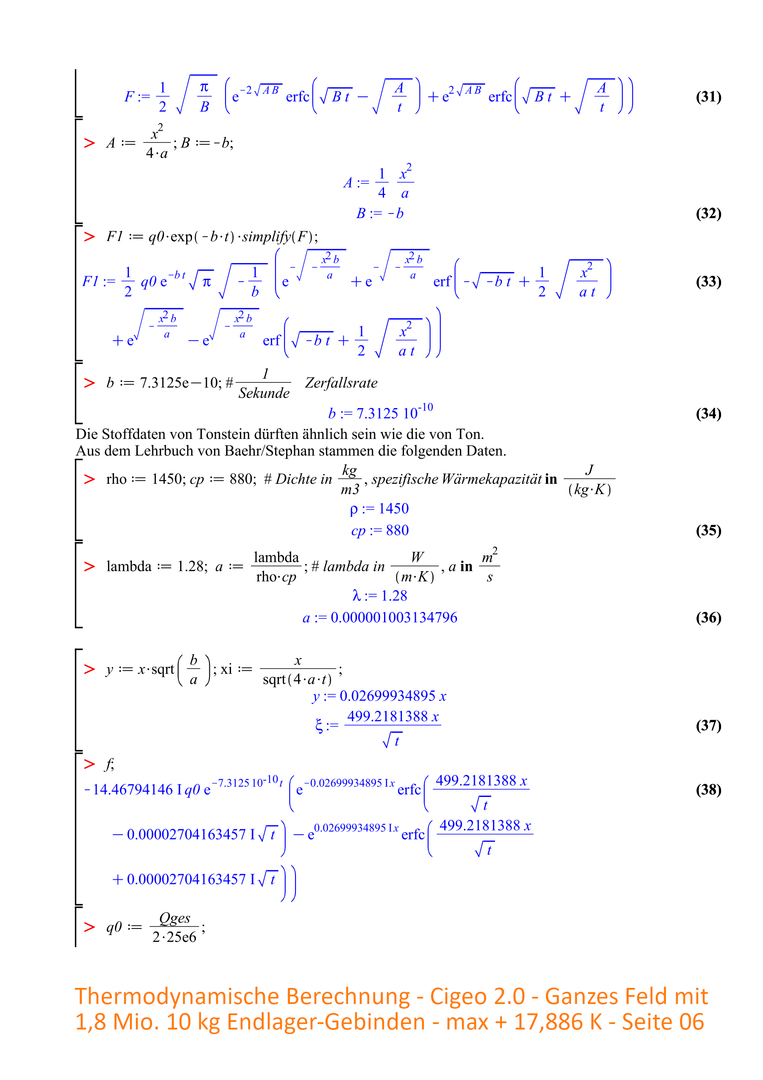

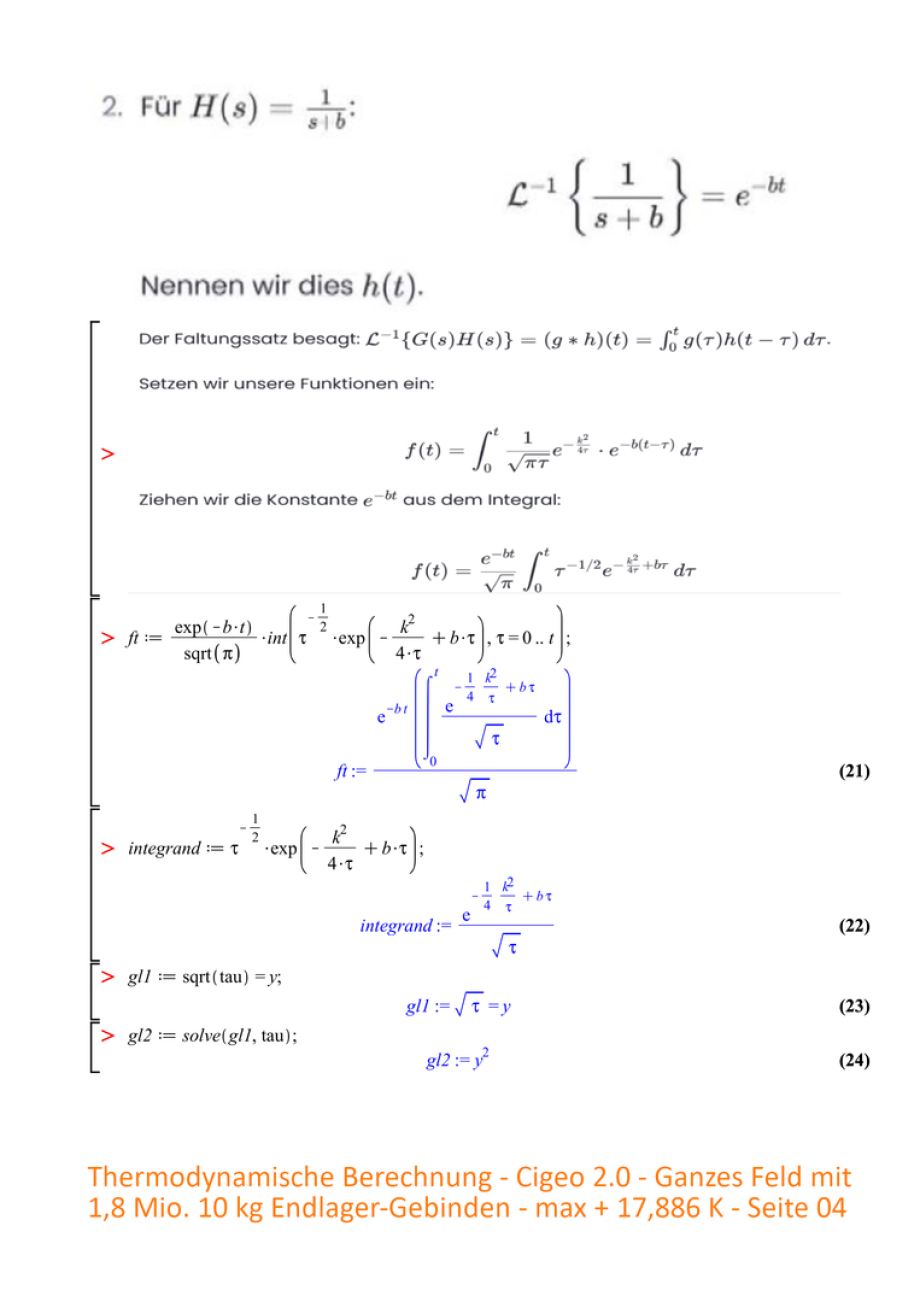

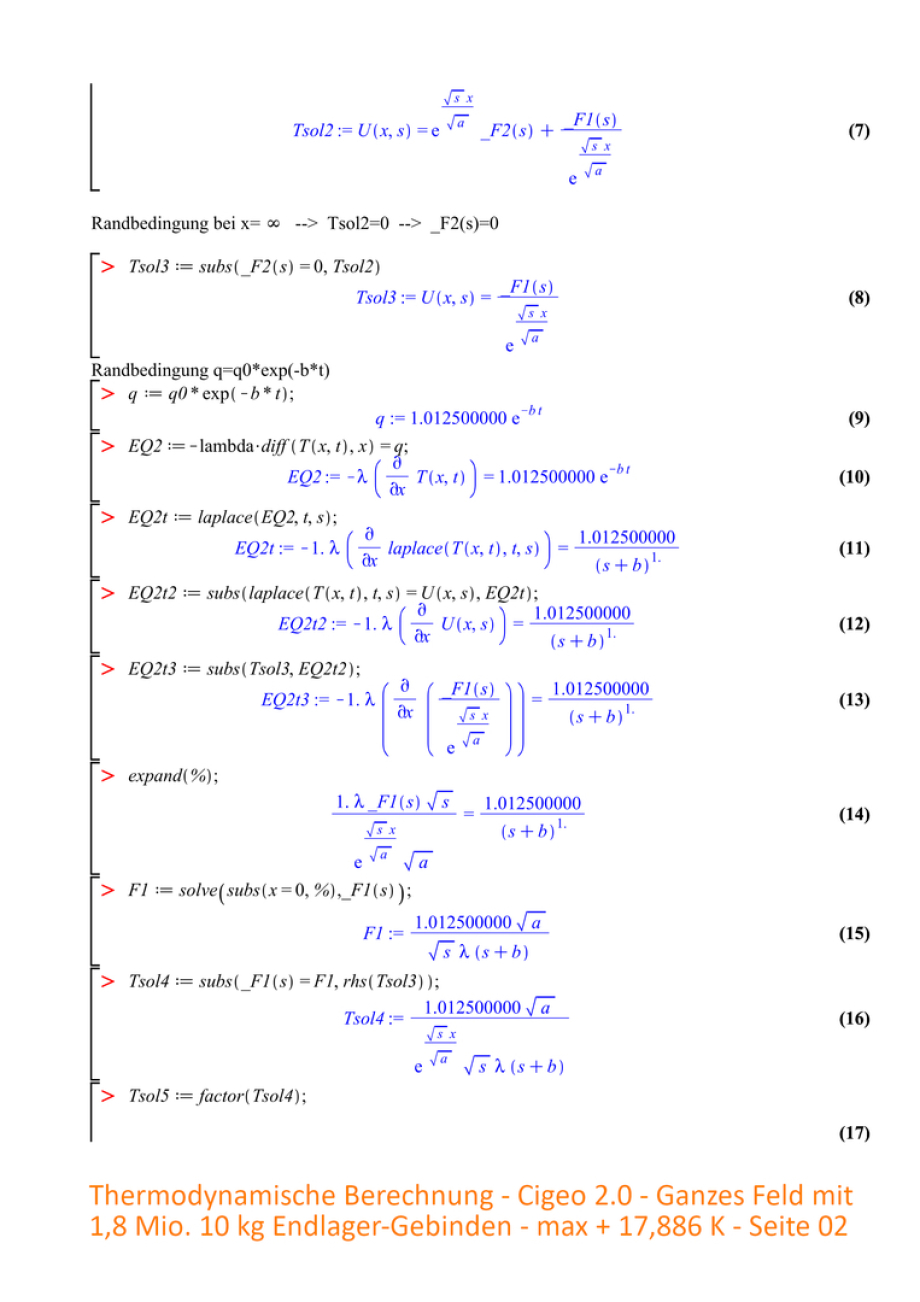

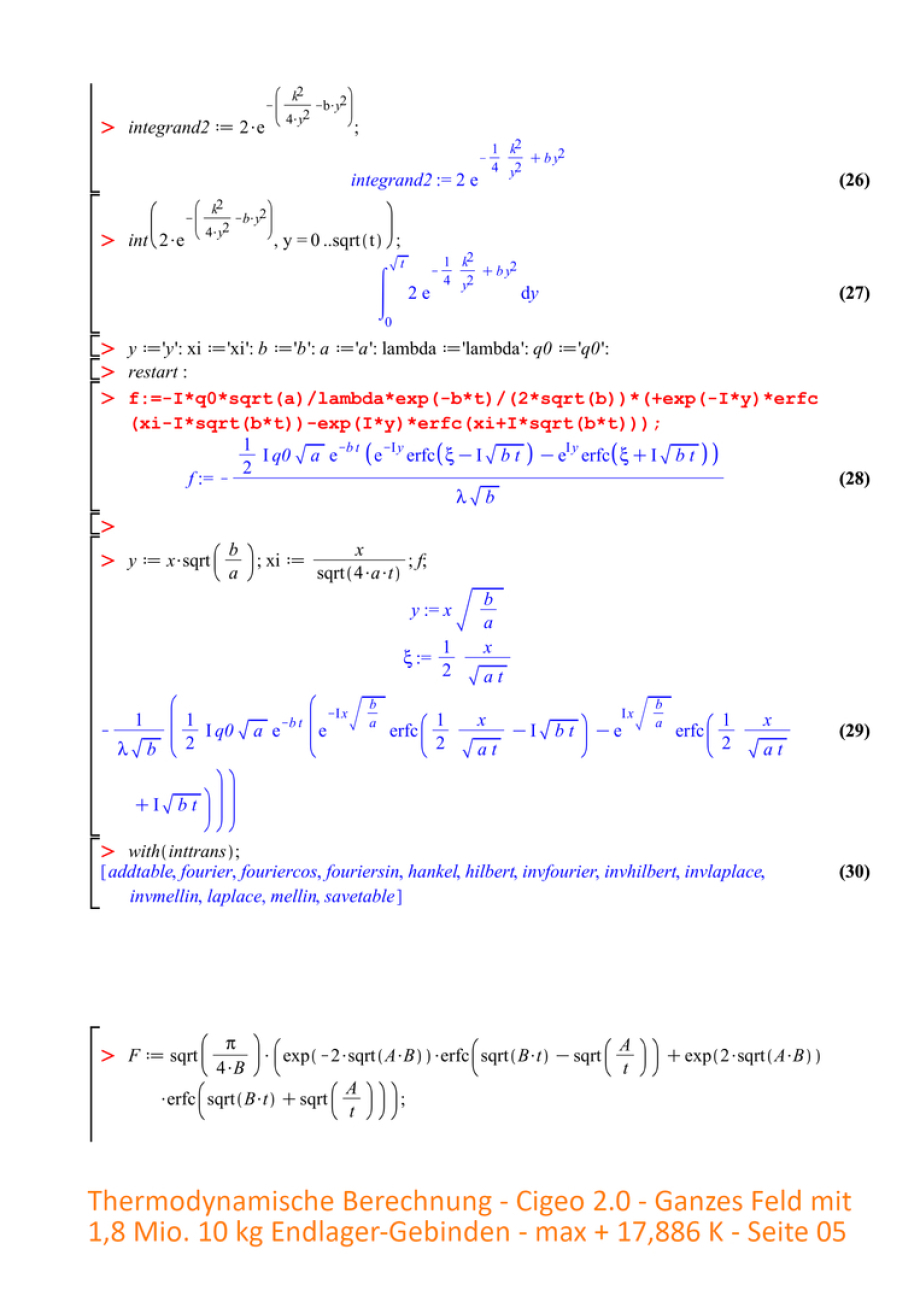

Integration der Temperatur über und unter einer beheizten Ebene mit radioaktivem Müll_2026-09-03

Hallo Herr Goebel,

die Berechnung der Fläche ist angelehnt an die schon früher gemachten
Berechnungen.

Ich habe im wesentlichen die Stoffdaten ausgetauscht.

Bei einer Einlagerung der 1,8 Millionen Behältern auf 25 km² ist nach 37
Jahren die
maximale Temperaturerhöhung DT= 17,886 K

Die mittlere Fläche pro Behälter ist 25.000.000 m² / 1.800.000 Behälter =
13,88 m²

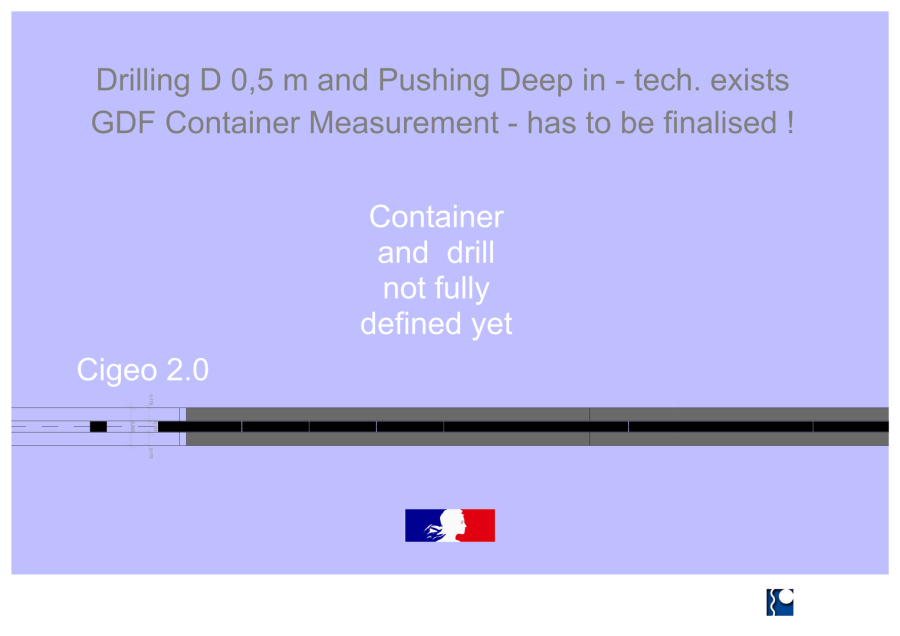

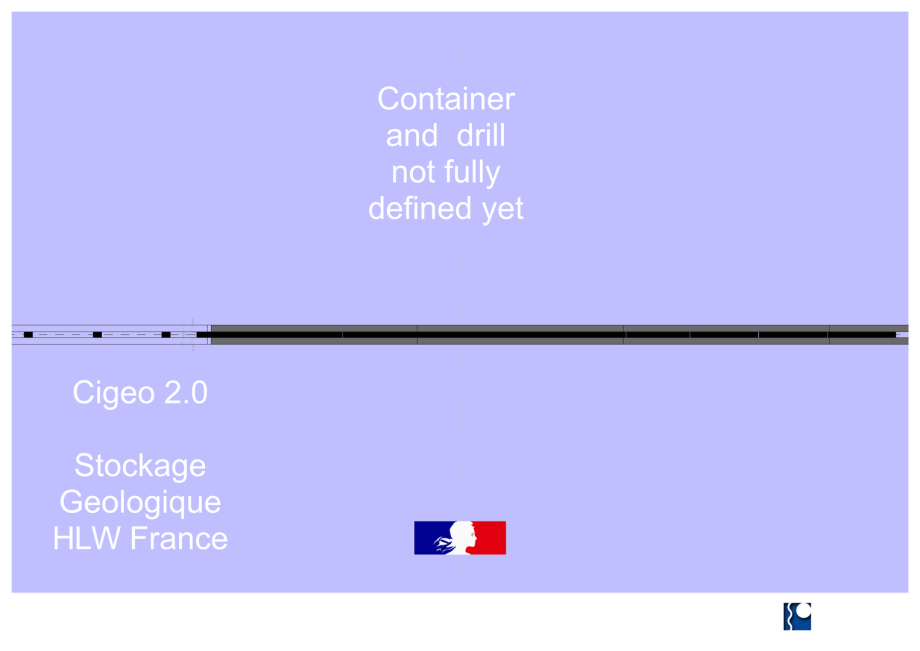

Da die Behälter in der horizontalen Bohrröhre im Abstand von 0,93 m
stecken,
ergibt sich für den Abstand der Bohrungen DL= 13,88 m² / 0,93 m = 14,93 m

Das dürfte die Betreiber doch freuen.

Eine Detailrechnung wird diese Zahlen etwas verändern, da die ersten 10
m in
jeder Bohrröhre nicht berücksichtigt wurden.

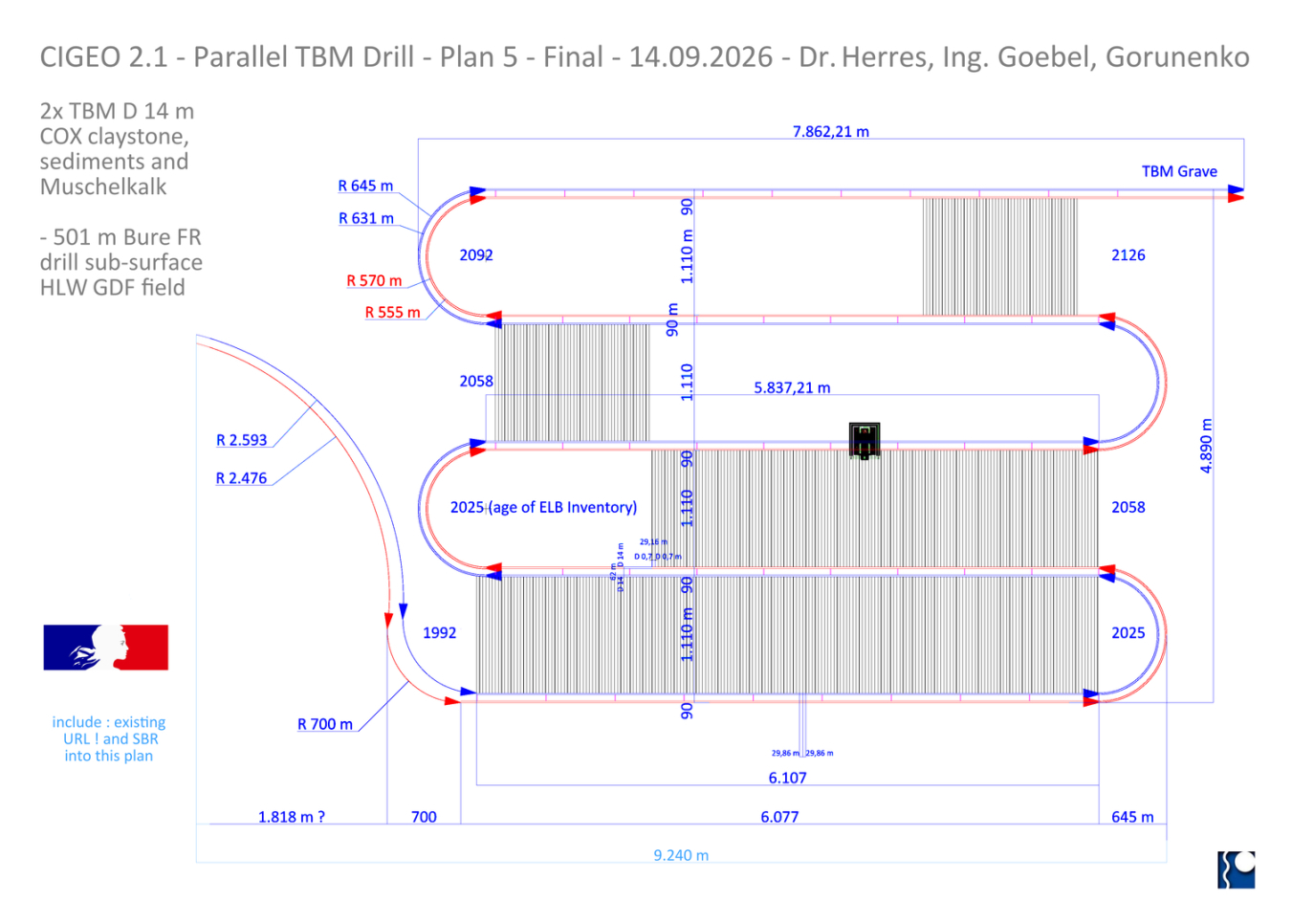

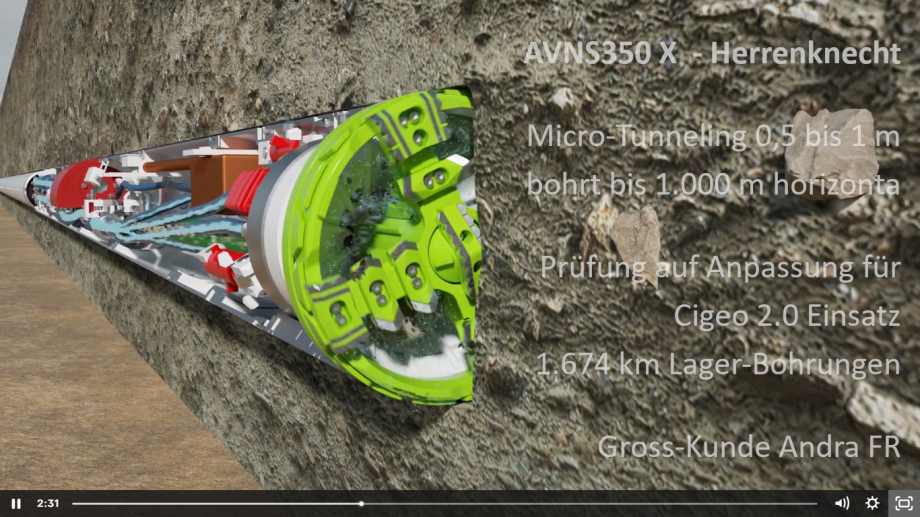

1.800.000 Behälter * 0,93 m = 1.674 km horizontale Bohrlänge mit 0,65 m Durchmesser.

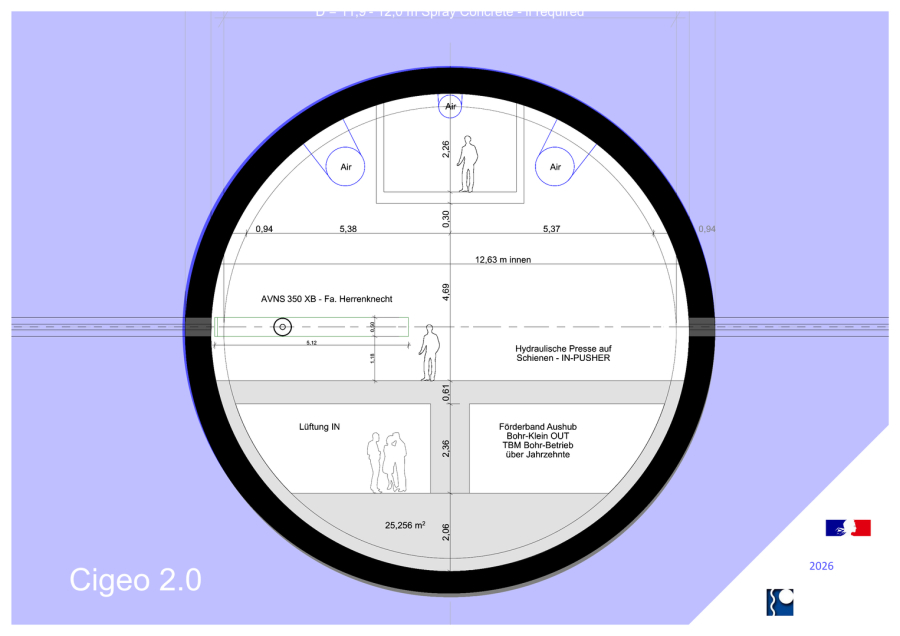

22,3 km sind die dicken Tunnel insgesamt lang + Zufahrt und 180° Kehren.

Würde man die Beladung jedes Behälters verdoppeln, stiege die maximale
Temperaturerhöhung auf 35,772 K.

Mit der Anfangstemperatur von 25 °C liegt die maximale Temperatur bei 60,77 °C

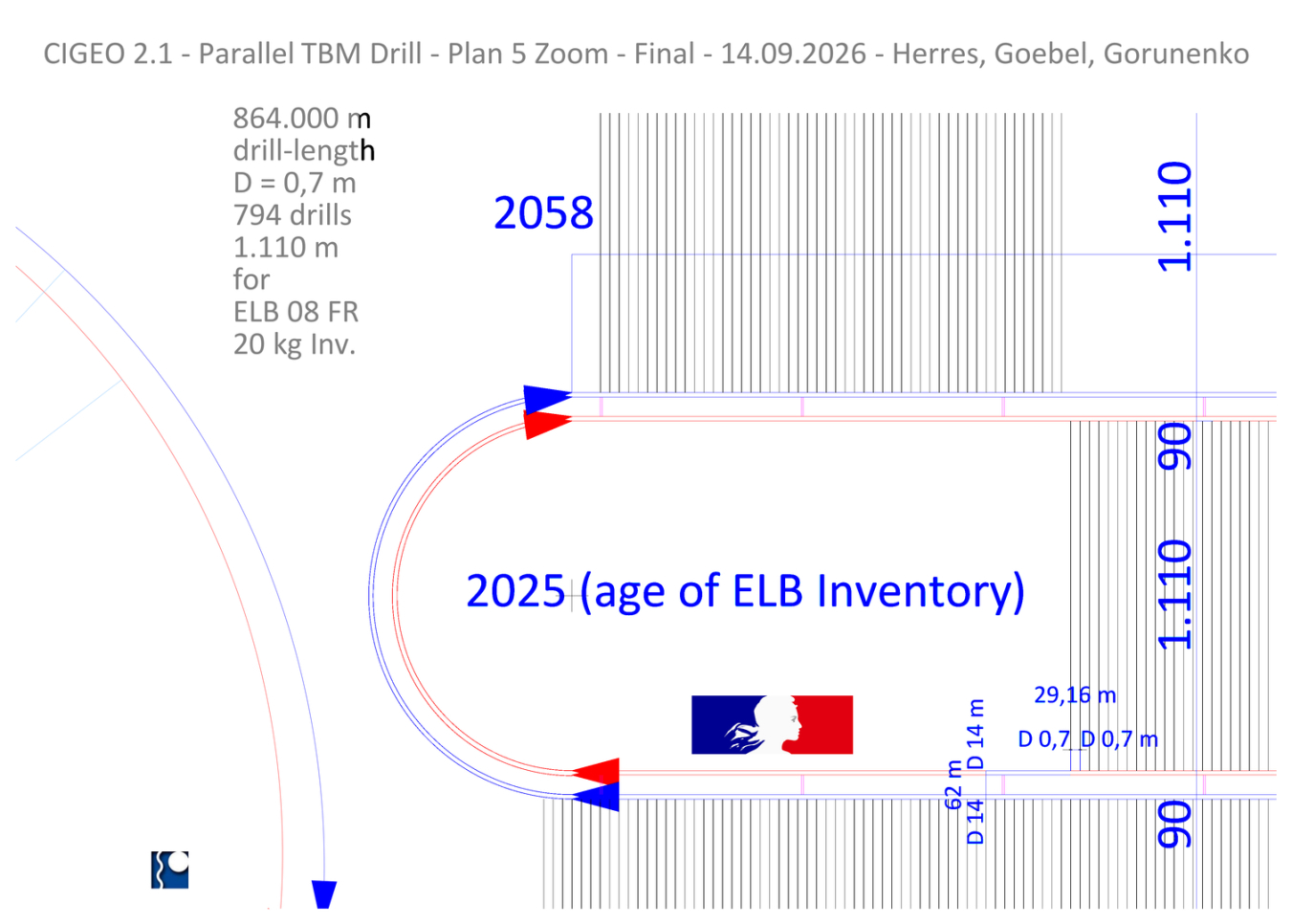

1.674 km horizontal Bohrungen = Bohr-Länge je 2.240 m = 747,3 Bohrungen

Die benötigte Fläche ginge auf 12,5 km² zurück, d.h. 3,5 km * 3,5 km


Viele Grüße,

Gerhard Herres

03.09.2026 - 19:00

Abbildung im Original

un-kommentiert
