Bauland Hagen / Germany - aber keine gültigen Bebauungs-Pläne. Es besteht aber berechtigte Hoffnung das die Pläne kommen ... Reichen Sie als Unternehmen oder Planverfasser bitten einen "vorhaben-bezogenen Bebauungs-Plan" ein. - Ähnlich B-Plan.







Durch das WESTSIDE-Baugebiet und die Varta-INSEL hat Hagen z. Z. viel Innenstadt-Bauland.



Aber gebaut werden kann trotzdem NICHTS - weil seit xy Jahren die Bebauungspläne fehlen !





Die amtlichen Lagepläne vom Vermesser fehlen auch, keine Fotos vom Bauland und wenn man

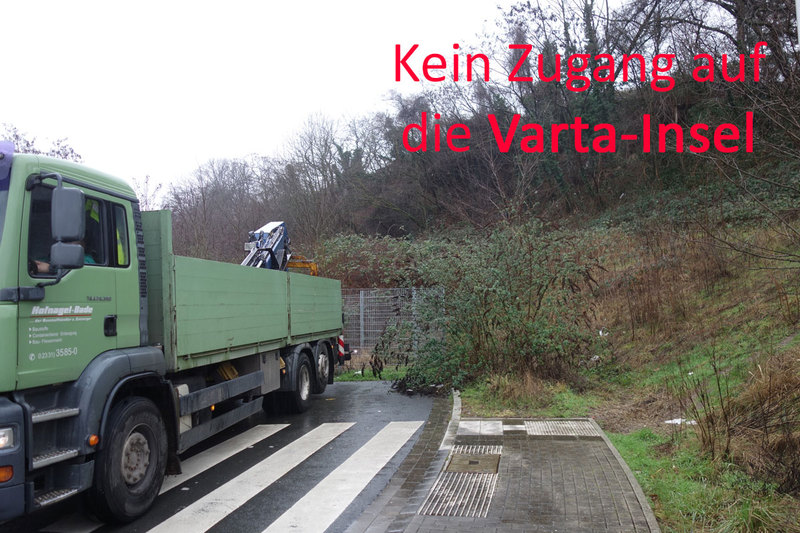

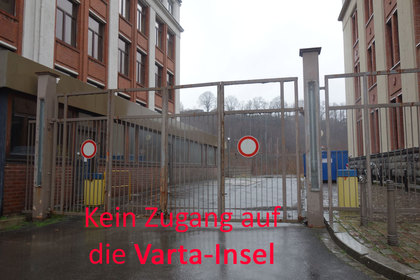

sich die Mühe macht hinzufahren, steht man vor Zäunen - Also, nicht in Hagen, ab nach Hause.





Wir bezahlen teuer eine Wirtschafts-Fördergesellschaft und HIG für die pro-aktive Ansiedlungs-



Verhinderung !? Alle Zahlen auf den Tisch. - Und unser Baudezernent hat sich krank gemeldet ?





Arch. Goebel hat WESTSIDE und VARTA-INSEL durch Parzellierung strukturiert und marktreif



gemacht. Nach Abstimmung mit der Stadt-Planung-Verwaltung folgen die Bebauungs-Pläne.





Das auf beiden Bau-Flächen fast alles baulich möglich ist, wird aber kaum kommuniziert.



Hagen - oft tot gesagt, LEBT - das ist eine Western-Stadt - die leben will - und Sie tut es :













Vorhaben-bezogener Bebauungsplan mit Tunnel, Grundstücken mit Flächen Längen - Strassen Kosten- Selbstkosten- Stand 08.04.2023
Bebauungsplan WESTSIDE-Gewerbegebiet_und[...]
PDF-Dokument [1.0 MB]
Vorhaben-bezogener Bebauungsplan mit Grundstücken mit Flächen Längen - Strassen Kosten- Selbstkosten- Stand 08.04.2023
Bebauungs-Plan Varta-Insel Hagen Vorschl[...]
PDF-Dokument [1.3 MB]

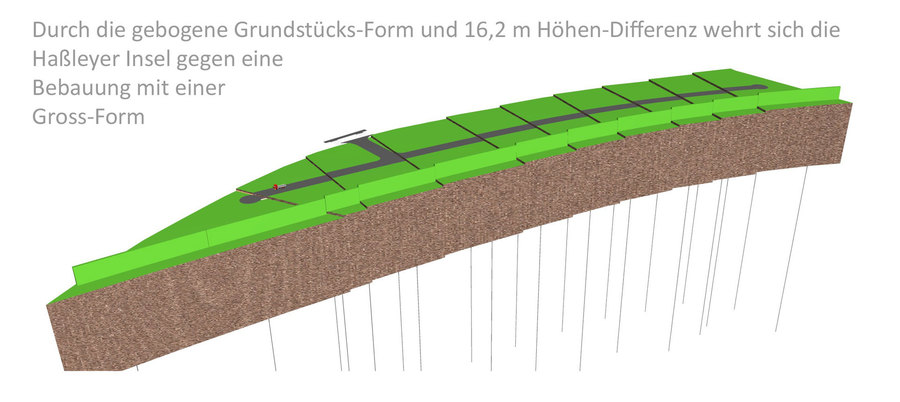

Vorhaben-bezogener Bebauungsplan mit Grundstücken mit Flächen Längen - Strassen Kosten- Selbstkosten- Stand 08.04.2023

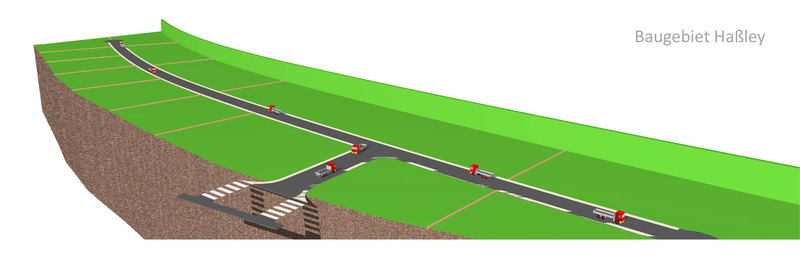

Bebauungsplan_Baugebiet Haßleyer Insel H[...]
PDF-Dokument [990.1 KB]
Techn.Daten Grundstück WESTSIDE - Form, Fläche, Höhen - im Katasterplan .pdf und dwg bitte - im GIS NRW falsche Sachdaten ?
2021-05-15_Uebersichtsplan-Bebauungsplan[...]
JPG-Datei [1.9 MB]
Download
Leitungs-Kataster WESTSIDE- bis wohin liegen die Abwasser, Zuwasser, Strom, Erdgas, Fernwärme, Internet-Leitungen ?
Neuer Datei-Download















Vorschlag B- Plan für WESTSIDE von Dipl.-Ing. Arch. Goebel :





GE Gewerbe-Gebiet nach § 8 BauNVO - Baunutzungs-Verordnung



GRZ = Grundflächenzahl 0,7 (70 % des Einzel-Grundstücks bebaubar)



Maximale Firsthöhe = 42 Meter ab GOK Übergabe-Boden +1,2 m



Wir begrüssen hier in Hagen pro Baufeld je 1 hohes Verwaltungs-Gebäude



Begrünte Lärmschutzwände bis 8 m auf Ost- und Westseite zulässig



Keine weiteren Störfall oder Gefahrstoff-Betriebe wg. Bahnhof



Keine Dauerlärm-Betriebe - L700 und Bahnhof sind laut genug



Einen Hotel-Investor der in der WESTSIDE bauen wollte wurde



abgewiesen, weil die Deutschen Edelstahlwerke zu nah waren.





Das Ganze beginnt mit einer "DB Anlieferung" um die 69 Mio. EUR



Sanierung des Hagener Bahnhofes zu ermöglichen - und setzt sich



mit dem Bau einer barrierefreien, überdachten 6 % Rampe fort ...

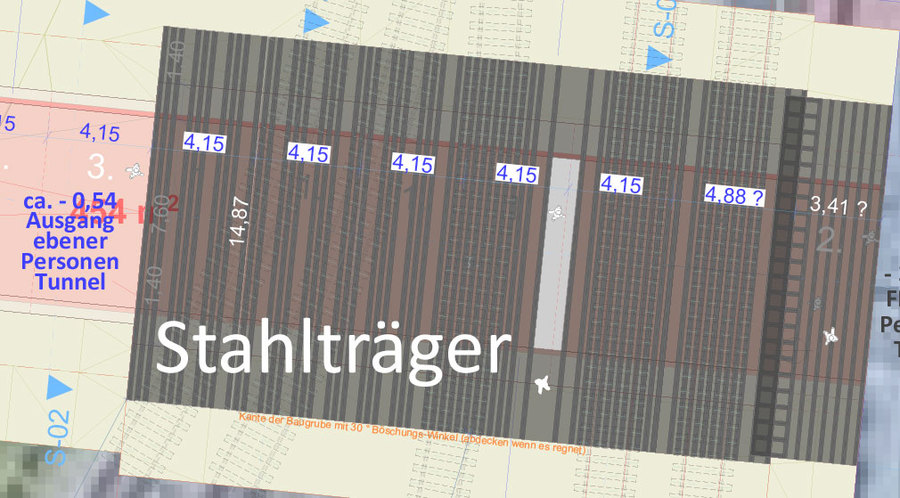

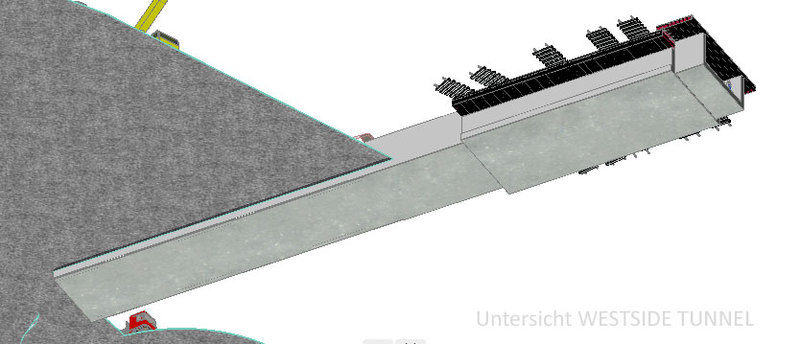

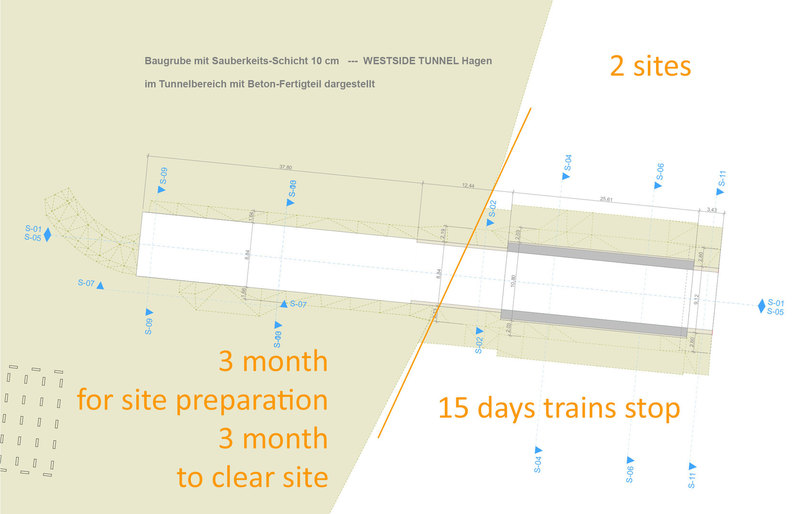

es gibt zum Thema WESTSIDE-TUNNEL eine Unterseite mit den Bauplänen Stand Entwurf

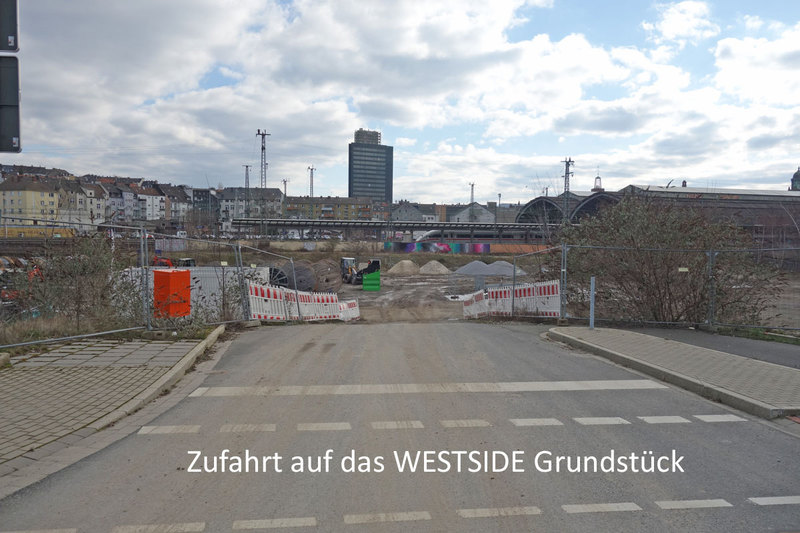

Freies Gewerbe-Bauland in Hagen - NRW - Deutschland





Das Flurstück 313 ist mehr als 23.000 qm gross - genau wissen wir es nicht, es gibt



einen Sachdaten-Fehler im GIS NRW - und die Stadt hat noch keinen Plan, der die



Form, Fläche und die Höhen des Baugebietes WESTSIDE für Planer greifbar macht.





Auf der Umgehungsstrasse fahren 30.000 Fahrzeuge am Tag vorbei - Ihre Kunden !?



Das Grundstück liegt ca. 3-4 Meter tiefer als die Bahnhofs-Hinterfahrung L 700 die



auf einem Damm gebaut wurde. - Das Bauland ist weitestgehend eben und trocken





Das ist keine Überschwemmungs-Fläche, Ennepe und Volme haben ein tiefes Bett.



Wir hatten hier in Hagen aber ein Jahrhundert-Starkregen-Ereignis, in dessen Ver-



lauf uns Bahnhof, Rathaus und Teile der Innenstadt teuer abgesoffen sind. Hagen



hat überall Fluss-Täler, auch viele Wohn- und Gewerbegebiete hatten Wasser ...







Das Grundstück liegt so nahe am Bahnhof, dasa Sie die Zug-Ansagen z. T. gut hören.



Die kl. Erschliessungs-Rampe muss nicht so gerade sein - da können wir Ihnen noch



eine Kurve einbauen, und dann mittig ins Baugebiet - links und rechts Ihre Gebäude





Wir wünschen uns Firmen. Da ist alles von der Fischfabrik bis zum edlen Verwaltungs-



Gebäude möglich - Hauptsache Gewerbesteuerzahler - Bei Bedarf kann sich das eine



Firma als Ganzes kaufen - Denkbar ist aber auch eine 3 er bis 9 er Parzellierung ...





Die Autos sind ja schon da, - für die Fussgänger verlängern wir den Personentunnel des



Bahnhofes und kommen mit einer 100 m Rampe mitten im Baugebiet, nähe Werde-Tun-



nel raus. Da können Ihre Mitarbeiter direkt zu den Gleisen. Firma mit Bahnhofszugang.





Aber erst einmal wird der Tunnel-Durchstich und die Rampe gebraucht um ab 2024 für



69 Mio. EUR den Hagener Bahnhof zu renovieren. Ohne diese Öffnung kaum möglich !!!







Hagen - eine Stadt mit viel Metallbau - aber das wird weniger - wer hier seinen Kleber



sieden will oder ein anderes Produkt herstellen oder veredeln will - der ist hier herzlich



willkommen - wir nehmen auch schicke Hauptverwaltungen - Es gibt hier Arbeitskräfte.





Ansprechpartner ist die : Stadtplanung Hagen, oder der Stadtbaurat Keune, oder auch



unser Bürgermeister. Wir haben auch eine Wirtschafts-Förderung, ein Stadt-Marketing



das mit dem Grundstück beauftragt ist. Oder fragen Sie Dipl.-Ing. Arch. Volker Goebel







Lassen Sie als Firma einen "vorhaben-bezogenen Bebauungs-Plan" von einem Architektur-



Büro anfertigen. - Dann kann Ihr Bauvorhaben im Rat der Stadt Hagen genehmigt werden.



Die Grundstücks-Preise müssen die ant. Erschliessungs-Kosten decken, plus 70 EUR / qm.









































Sachdaten-Fehler im GIS NRW ?

Das Flurstück 313 besteht aus

drei Teilen und wird masslich

auch noch durch eine Plangrenze

geteilet - da kann JEDER Planer

3x drüber fallen ...

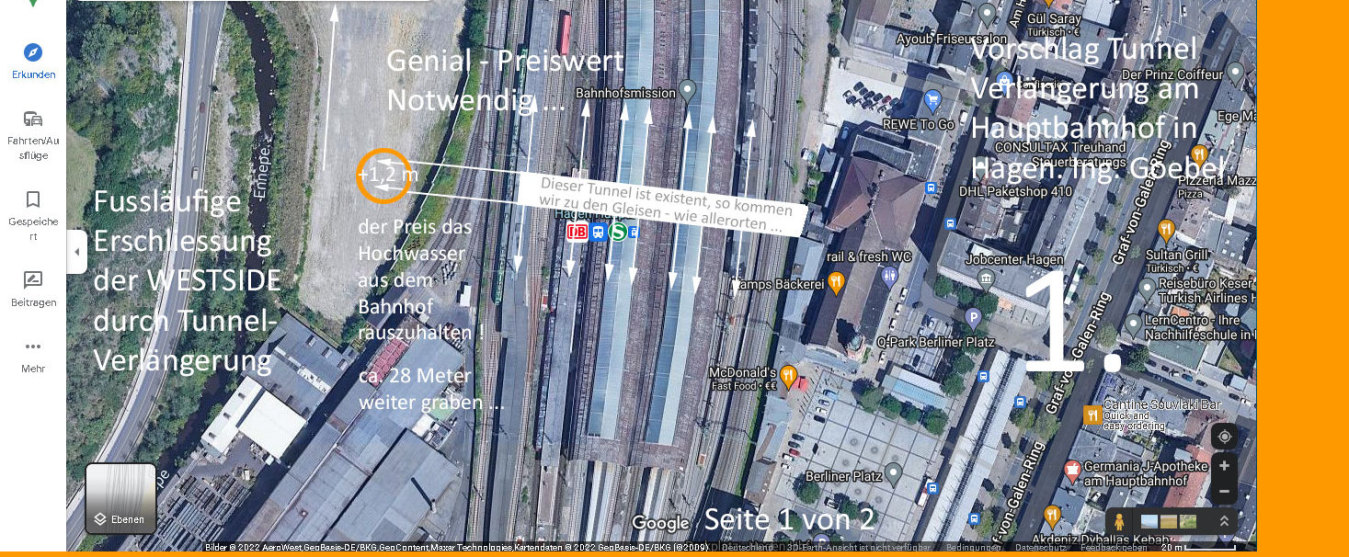

Vernünftiger Vorschlag zur Erschliessung der WESTSIDE Hagen für Fussgänger / Radfahrer





und die Bildung von sinnvollen, erschlossenen Baufeldern

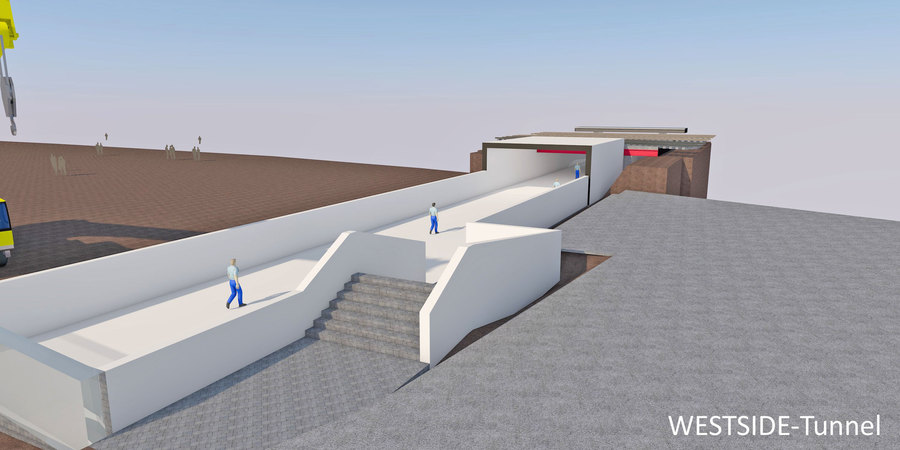

Nun mit Details zur barrierefreien 6 % Fussgänger-Rampe



Aus in der WESTSIDE Aufschüttungs-Variante h=1,2 Meter



Funktionieren die bereits geplanten Treppen und Rampen







Vorhaben-bezogener Bebauungsplan mit Tunnel, Grundstücken mit Flächen Längen - Strassen Kosten- Selbstkosten- Stand 08.04.2023
Bebauungsplan WESTSIDE-Gewerbegebiet_und[...]
PDF-Dokument [1.0 MB]













Kalkulations-Eckdaten Gewerbe-Baugebiet WESTSIDE :







305 m Strasse x 1.840 EUR / m =
561.200 EUR (für 6.642 qm)
(incl. Bürgersteige + Kanalisation)
ungenauer Wert - Vermessung abw.


weicher Baugrund - Braun-Erde



Tunnel-Verlängerung ca. 4 Mio. EUR


267 m Lärmschutz-Wand h 8 m =
267 m x 2.393 EUR/ m = 683.900 EUR


5 verkaufbare Bauflächen =
15.762 qm Netto


1 unerschlossene Baufläche =
2.034 qm Netto


Gewerbe-Gebiet - Verwaltung
und Produktion und Logistik


17.796 qm x 295 EUR / qm =
5.249.820 EUR Selbstkosten


Landeigentümer ist die Stadt
Stadt Hagen ?


gibt es weitere Landeigentümer ?











Der vorliegende, aktuellste Vorschlags-Plan-Stand focussiert auf den fussläufigen Anschluss



der WESTSIDE an den Bahnhof und die Innenstadt. - Bestehenden Personentunnel DB bitte



verlängern - Dafür besteht auch Konsens per Ratsbeschluss und DB Stellungnahme.





Mit der barrierefreien Rampe und der Pendler-Treppe ist die Öffnung des Bahnhofes nach

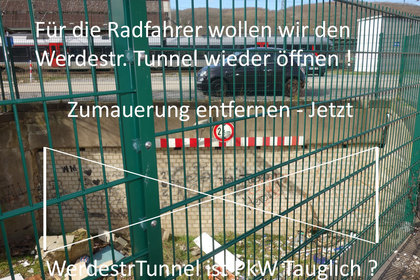

Westen geplant. - Wir brauchen auch die Sanierung des Werde-Strassen Personen-Tunnels



um Fahrradfahrer und mutige Fussgänger, in diesem Bereich, der kaum einer sozialen Kon-



trolle unterliegt. Die 4 zusätzlichen Zugänge zu den Gleisen aus der zweiten Röhre, dem



Werdestr.-Posttunnel will die DB zur Zeit nicht. Das kommt in 2080, und auch nur wenn HA



in der Einwohnerzahl wächst !? - Die DB will kein "Publikum ohne Fahrschein" über 4 völlig



unwichtige Zugänge, die nicht bewachbar sind, im Bahnhof haben. - Gefahren-Vermeidung.



Wir wollen auch keine Gefahren-Stelle schaffen indem Fahrstühle aus dem Post-Tunnel her-



aus "Fast" alle Bahnsteige anfahren, aber das wichtige S-Bahn Gleis auslassen müssen - Das



führt zu wilden Gleisläufern. So eine Gefahren-Stelle werden wir nicht baulich einrichten !





Der Entwurf berücksicht im besonderen Fahrzeuge die Bahn-Kunden direkt bei den Gleisen



abliefern und aufnehmen. Es gibt viel Halte-Platz, und sogar reichlich Bänke in der Sonne,



beim Fluss (Ennepe). - Wir haben mit der Umgehungsstrasse L 700 auch reichlich Verkehre



auf dieser Super-Erfolgreichen Bahnhofs-Hinterfahrung. - BRAVO - - Denken Sie auch an die



LKW Fahrer - die sind zu Pausen verpflichtet - aber es mangelt an Parkplätzen für LKW, wir



nötigen Tausende von systemrelevanten LKW Fahrern ! - Deshalb gibt es in der WESTSIDE



einige reguläre LKW Parkplätze für Pausen und Nächte. - Der Bereich ist direkt von der



L 700 Umgehungs-Strasse von jedem anderen Fahrer visuell überwacht. Und für die LKW



Fahrer gibt es Stell-Plätze mit Zugang zur Innenstadt. Direkt am Fluss, in einer Südwest-



Lage die sich bester Besonnung erfreut. Das wird ein wichtiger Ort im urbanen Gefüge !



Dann braucht es noch ein 1 EUR Toiletten-Häuschen aus Edelstahl - Privater Betreiber.





Eine Stadt hat "angemessen zu handeln" und Vorschläge und Ideen  prüfend zu entwickeln.









Fazit :



Wir sind auf gutem Wege - Personen-Tunnel verlängern, Strasse bauen, die Planungen der



ansiedelnden Unternehmen anschauen ... Die WESTSIDE ist Stadt-Zentrum. Weniger reden



und mehr kalkulieren/bauen bitte. - So sind Städte nun einmal, Städte entwickeln sich ...





Hat mich gefreut allen Stakeholdern und Shareholdern an einer Sache gedient zu haben.



Wenn Sie wieder mal irgendwo Stadtplanung brauchen. Buchen Sie mich für 1 Woche und



reden Sie alle auf mich ein. Alle berechtigten Interessen an einer Sache zum Ausgleich zu



bringen und in einen einzigen baulichen Plan zu übersetzen ist ja die Aufgabe der Planer.





MfG - Volker Goebel - Dipl.-Ing. Arch. - Hagener - Januar 2023






























14.03.2023 - 16:43- Anruf von Herrn Böhm - Dauer 28 min



Mitschrift Telefonat auf Wunsch gelöscht.











Im Übrigen können wir gerne auch Telefonate führen, in denen wir zur Veröffentlichung vorgesehene

Zusammenfassungen anfertigen. Das sollte aber dann schon abgesprochen sein.



Diese Mail ist übrigens ebenfalls nicht zur Veröffentlichung vorgesehen.



Vielen Dank für Ihr Verständnis!



Mit freundlichen Grüßen verbleibt





Alexander M. Böhm.

Fraktionsgeschäftsführer





CDU-Ratsfraktion Hagen

Rathausstr. 11
58095 Hagen


Telefon: 02331 2073184

Mobil: 0176 23357300


Internet: www.cdu-fraktion-hagen.de





















17.03.2023 09:53 17 min - Telefonat mit Herr Dr. Diepes Stadtplanung Hagen



Herr Dr. Diepes steht zur Westside - er braucht einen klaren Auftrag von der Politik.

















Der enstandene Vor-Entwurfs Plan ist gut





Da waren einige schwierige wasserbauliche Probleme zu lösen - Ist gelungen - kostet Geld !



Die Körnung der Parzellierung ist ausgewogen und wird Ihre Bauherren finden.



Die Auslegung läuft noch - bald entsteht ein verbindlicher Bebauungs-Plan ?





Bitte ordentliche Vermessung des Geländes beauftragen - mit den Höhenpunkten die im



obigen Vor-Entwurfs Plan gekennzeichnet sind. - Nitsche + Köster hat die Kapazität ...

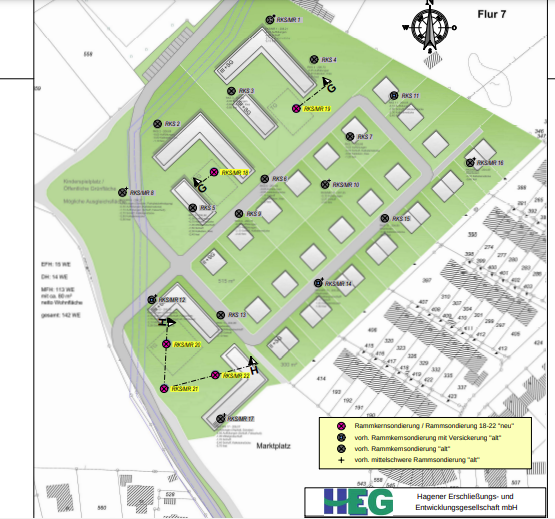

Ach ja - Ingenieur-Vermessung des Baugebiets Varta-Insel ausschreiben bitte.









































Vorschlag : Westside links = Mischgebiet (in Grün dargestellt) - Westside rechts (Gewerbegebiet) in rot dargestellt



P20 = technisches Baudenkmal - wird eine Pflege-Schule und ein Hotel mit Restaurant und Konferenz-Räumen



P21 = Bürogebäude - möglicher Anker-Mieter Agentur für Arbeit und Jobcenter Hagen - Verwaltungs-Gebäude



Der öffentliche Park auf der Halb-Insel wo Ennepe und Volme sich treffen entsteht dort aufgrund der ausser-



gewöhnlichen Qualitäten dieses Ortes. - Eine grüne Oase am Wasser für ALLE ...





































































































Fussgänger und Radfahrer Erschliessung aus der Rats-Vorlage 0051/2021

die mit 17 zu 0 Stimmen für die weitere Prüfung dieser beiden Wegever-

bindungen beschlossen wurde.















































so viel zum Baugebiet WESTSIDE HAGEN direkt neben dem Hauptbahnhof





Das kann eine Verwaltungs-Stadt werden - oder auch ein Gewerbe-Gebiet - oder Fischfabrik etc.



Die Stadt hat die Halbinsel gekauft und dort entsteht ein Park - Lebendig kann die Westside NUR



werden wenn der Personen-Tunnel des Haupbahnhof verlängert wird - Das ist WICHTIG.







>>> 1 Entwurf für ein Bürohaus "Agentur für Arbeit" Nürnb./Hagen wird noch in 2022 vollständig.









Plansatz Bürogebäude im Areal Westside Hagen
Mini-Plansatz Bürohaus P21 AfA - SHG Ha[...]
PDF-Dokument [10.6 MB]





Super 2 min Film zum Bürohaus P21



es gibt zum Bauvorhaben Bürohaus P21 - Arbeitsamt Hagen ?



eine Unterseite, mit allen A1 Plänen zum Download - HIER























Dezember 2022





Neuigkeiten für Investoren und Architektur-Teams



aus bestens unterrichteten Kreisen wird verlautbart :



Reichen Sie "vorhabensbezogene Bebauungsplane ein"





Also ähnlich Bau-Vorlagen, aber mit deutlichen Hin-



weisen, was in den geplanten Neubau tatsächlich in



Zukunft stattfinden soll - mit Ross und Reiter bitte !





Es findet eine wohlwollende Prüfung seitens der Stadt



Hagen / Abt. Stadtplanung statt. - Ordnen Sie sich ein,



aber seinen Sie genauso mutig wie auch angemessen ...





Der Rat wird es lesen und Ihr "vorhaben-bezogener



Bebauungsplan" wird vom Bauordnungs-Amt gerne



entschieden. - Wir sind hier nicht allzu zimperlich.





Mehr wird hier in Hagen nicht verlangt. - Wohl an.



Die gute Plätze im Herzen der Stadt werden an die



wohlwollenden Firmen vergeben. - BAU FREI - JETZT





























Fa. XYZ setzt auf den "vorhabensbezogenen Bebauungsplan"



>>> den üblicherweise der Investor / Vorhabensträger vorschlägt.





Da die örtliche Gemeinde genehmigende, oder verweigernde Bauaufsichtsbehörde ist, wird der vorhaben-bezogene Bebauungsplan in enger Abstimmung mit der Gemeinde erarbeitet. - Erst ein Ratsbeschluss verschafft diesem Plan dann eine Legitimation, und bei einem positiven Bescheid

auch unbegrenzte Gültigkeit.







https://www.google.com/search?q=vorhabenbezogener+bebauungsplan&source=lmns&bih=657&biw=1366&hl=de&sa=X&ved=2ahUKEwjf3qznje_7AhVYwIUKHUnmAw8Q_AUoAHoECAEQAA - dort 2 Themen anschauen







Der qualifizierte Bebauungsplan, § 30 BauGB (Anforderungen an Bebauungspläne)

Ein qualifizierter Bebauungsplan liegt vor, wenn der Plan allein oder gemeinsam mit sonstigen Festsetzungen nach § 9 BauGB mindestens Festsetzungen über die Art und das Maß der baulichen Nutzung, die überbaubaren Grundstücksflächen und die örtlichen Verkehrsflächen enthält.

enthält. (ist im Detail nachzulesen und für Ihr Bauvorhaben zu erarbeiten)



Das ist so etwas wie der grüne Pfeil an der Ampel - hat die BRD aus dem DDR Baurecht

übernommen. (Das ist für Architekturbüros und ältere Architekten ein Thema wo man

ein bisschen nachlesen muss. Grundsätzlich ein gutes Vorgehen bei grösseren Gebäuden)





















































































Ab hier Varta-Insel :









nun zum langen Baugebiet Varta-Insel ein Stück die Strasse runter

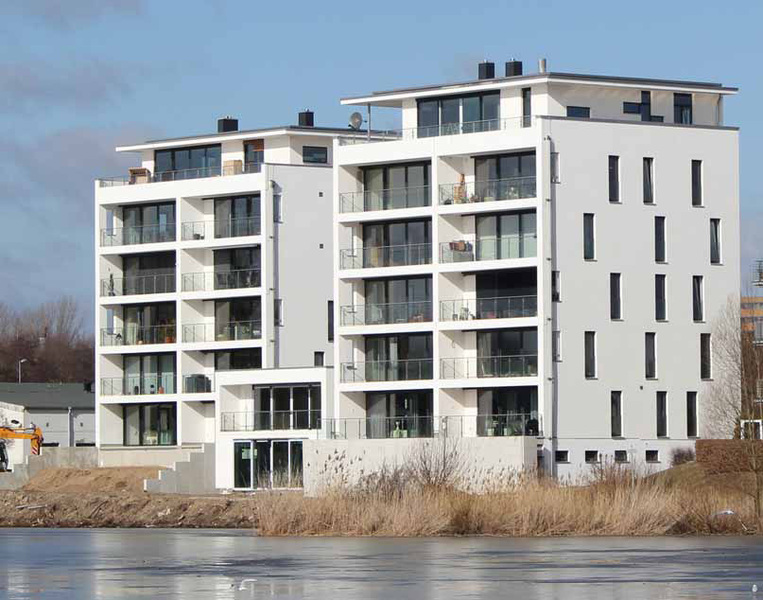

da sehe ich erst einmal eine Wohn-Bebauung ... direkt am Wasser



das werden wertige Wohnungen fürs Volk ? Sozialer Wohnungsbau.





Land-Eigentümer ist die HIG - eine städtische Gesellschaft - wer



da gräbt, muss prüfen, was da im Boden ist - Altlasten-Kataster



einsehen - wenn keine Daten - Bodenproben jetzt nehmen bitte ...

























Das sind grobe Vor-Skizzen von der HIG (Städtische Gesellschaft)



damit SIE als Investoren ungefähr sehen was baulich möglich ist



Das sind nicht die Architektur-Planungen Ihres Wettbewerbers ...







Achtung : "Die natürliche Belichtungs-Tiefe" eines Raumes liegt bei



nur ca. 4,5 Meter - daraus ergeben sich Gebäude-Breiten von max.



13 Meter für Wohn-Gebäude. Die Quadrate im Plan sind xy meter ?





Die Position der Erschliessungs-Strasse ist schon gut vor-gewählt.





Im vorderen Drittel ist die Bebauung nah an der Umgehungs-Strasse



Da braucht es eine hohe begrünte Lärmschutz-Wand, mit Erde ge-



füllt und alle 20 Meter um 3 Meter unterbrochen, um Lärmschutz



und Uferkanten-Spazier-Erlebnis gleichermassen zu ermöglichen ...







Welches Planungs-Büro hat hier einen zum Teil guten Anfang gemacht ?



Dieses Büro mit einer Parzellierungs-Variante für Wohnbau beauftragen.















Download
Leitungs-Kataster - wie weit die Abwasser, Zuwasser, Strom, Erdgas, Fernwärme, Interleitungen an das Gebiet heranführen
Neuer Datei-Download
Download
Boden-Kataster - mögliche Schadstoff-Belastung des Bodens - Verdachtsfall Varta Insel - im 3 Meter Raster gemessen
Neuer Datei-Download



















Es gibt keine Informationen zu den Flächen - wie viele Quadratmeter sind das ?



Ist das Misch-Gebiet, wo Wohnen auf Verwaltung auf Gewerbe trifft ? oder was ?



Und kann man da bis zu 40 Meter hoch bauen wenn es gute Gründe dafür gibt ?







Warum gibt es seit Jahren keine einfachen Bebauungs-Pläne die vieles ermöglichen ?







Herr Ing. Keune, bitte kommen Sie mal ins Büro und erklären Sie uns das - hatten Sie



alle Hände von zu tun mit der Überschwemmung ? - die ist aber jetzt gut bewältigt ...



Obwohl Hagen immer noch ohne Saturn-Elektro-Fachmarkt leben muss - Grrrrrrrr







Zeit mal 2 Stück B-Pläne durch den Rat zu bringen - Bürger machen Ihnen da Mut ...





Ing. Goebel zeigt dann bald die Bebauungs-Pläne auf dieser Seite, und wenn jemand



Geld hat können wir auch mal einen Entwurf für eine auswärtige Firma zum Festpreis



von 15 TEUR anbieten. - Dann werden sich Baugebiete auch gut entwickeln ...





https://www.ing-goebel.shop/shop/Entwurfs-Planung-WESTSIDE-Hagen-und-Varta-INSEL-mit-vorhabens-bezogenem-Bebauungsplan-p516254626

































Vorschlag für B-Plan (Bebauungs-Plan) von Dipl.-Ing. Arch. Goebel :





WA Wohngebiet Allgemein nach § 4 BauNVO - Baunutzungs-Verordnung



GRZ = 0,4 = Grundflächenzahl (40 % des Einzel-Grundstücks bebaubar)



Maximale Firsthöhe = 16 Meter ab GOK gewachsener Boden



Mind. 50 % Barrierefreier geförderter Sozialer Wohnungsbau



Mind. 2 Wohn-Gebäude müssen pro Flurstück möglich sein



Alle Parkplätze oberirdisch als Querparker direkt an der Strasse



Keine Tiefgaragen und keine Keller-Geschosse bitte.



3 besonnte, begrünte Spiel-Plätze im Wohn-Baugebiet bitte





























Das Flurstück 690 (grau) ist 48.112 qm gross und von einem Fluss und einem Berghang begrenzt.



Das Grundstück ist nahe beim Stadt-Zentrum gelegen, und war schon mal über Jahrzehnte bebaut.



Es wird zur Zeit unter dem Namen "Varta-Insel" gehandelt. - SIE können es auch um-benennen ...







Als Dipl.-Ing. Arch. und Hagener sehe ich da "Barrierenfreien Sozialen-Wohnungsbau"



In diesem Segment bestehen im Hagener Wohnungsmarkt die aller grössten Bedarfe !



Das Grundstück liegt gut - Gute Besonnung - Sehr, sehr viel Süd-Lage mit Fusskante.





Liebe auswärtige Investoren - greifen Sie zu - da kann man kaum was falsch machen.



Die grossen Baulöwen sind bei uns alle tot oder im Ruhestand - Freie Bahn für SIE ...





Die Erschliessung soll aus dem Kreisverkehr im Nord-Osten erfolgen - siehe Plan oben

















































Skizze zu einem möglichen Nutzungs-Konzept für die Varta-Insel - von http://www.hagen-valley.de















































In diesem Bild ist der alte Bahndamm sehr gut zu sehen - und auch der steile Fels ?-Hang.



Aus der Sicht von Arch. Goebel wird der Bahndamm die neue Erschliessungs-Strasse und

alle Autos parken entlang der Strassen-Trasse und nicht im Baugebiet selbst ... In dieser

Visualisierung ist das Grundstück nicht richtig genutzt. Bauland wächst nicht nach, aber

seit meiner Geburt hat sich die Weltbevölkerung verdreifacht ...



Wenn der Bahndamm über ein Jahrhundert nicht verschüttet wurde, kann da auch eine

Strasse sein. - Die Nördlichen Anlieger trauen sich ja sogar bis auf die Kante zu bauen !

Wahrscheinlich Festgestein. Felsen, mikro-klüftig aber trag-fähig - Geologen befragen.



Der Verfasser dieses Plans sieht auch so etwas wie eine Bedarfs-Auen-Fläche an der

westlichen Spitze der Varta-Insel. - 2 Planer - ein Gedanke - ernst nehmen bitte ...



Der sorgfältig gestaltete Plan sieht vernünftige Gebäude vor, die der Belichtungs-Tiefe

halbwegs entsprechen. Es braucht auch schon 1 bis 5 Investoren die einzelne Flurstücke

übernehmen, und darauf bauen. Der 3D Modell Plan ist halbwegs gut, beantwortet aber

nicht alle Fragen, gerade Hochwasser-Schutz und Erschliessung und Parkplätze bleiben

weitgehend unbeantwortet. Das muss man denken, planen, klären, planreif machen und

dann kann man sinnvolle Parzellen ausweisen. - Ich kenne keinen Investor der Erfahrung

in Hagen gemacht hat, und ein solches Riesen Paket mit 400 Wohnungen ? als Ganzes in

die Bebauung nimmt. Es braucht sinnvolle Flurstücke. Die kaufen ja eh erst wenn die Er-

schliessung gemacht ist. - Also Strasse und Leitungen bauen. - Kosten genau aufnotieren.

Erschliessungs-Kosten auf die neuen Land-Eigentümer anteilig verteilen. Ab dann kostet

der Quadratmeter Bauland ca. 70 EUR. - Strasse und Leitungen jetzt kalkulieren bitte.



Dem Verfasser des 3D Planes oben war wohl herzlich egal ob die Leute eine Terrasse

oder einen Balkon mit Süd Ausrichtung (Süd-West = Abendsonne = Feierabend-Bier) be-

kommen. Vermutlich war der Planverfasser auch kein Architekt sondern ein Grafiker.



Wurde die Strasse so falsch an die Gebäude geklemmt um zu suggerieren, das die der

noch unbekannte Riesen-Investor selber bauen soll ?







































Einzelbilder - rechte Maustaste und sichern unter - ein Hinweis für die älteren Teilnehmer der Ring-Vorlesung































So, jetzt habe ich das schon mal in der CAD und kann durch "aus-litern" des Grundstücks

(natürlich mit Quadratmetern) das Grundstück mit den vielen Kanten "masstäblich" in

1:1 in Metern oder sogar Millemetern in der CAD planerisch bearbeiten. - Aber bevor ich

das tue muss ich mindestens 4 Stunden bei Sonne das Grundstück im Rahmen einer Orts-

begehung untersuchen, also wandern mit offenen Augen, und hin und wieder ein Foto ...



Ich habe Freude an dieser Arbeit - Architektur, das ist arbeiten am Glück - der Anderen.







































"Nichts ist stock-steifer als ein Westfale in seinem regennassen Tal."





Man kommt gar nicht auf die Varta-Insel !? - Hat die Kontamination mit Schwermetallen aus

der Batterie-Produktion trotz Asphalt-Abdeckung derartige Ausmasse, dass man den Zugang

auf die zu verkaufenden Bauflächen auf "0" reduzieren musste ?





Das ist mir in meiner gesamten beruflichen Laufbahn als Bauplaner noch nicht passiert, das

es keine offene Stelle im Bauzaun gab, die eine Orts-Begehung verhindert hätten ! >>> HIG



Wenn man 48.112 qm Bauland verkaufen will muss das alles völlig offen sein für Fussgänger.

Das müssen sich 100 Architekten und Ihre Immobilien-Fürsten mal eben in 30 min anschauen

können, bevor da überhaupt Einer Interesse zeigt und eine Planung aufnimmt. Der Geist der

HIG - der Nicht-Bau-Planer weht über diesem Ort. Exclusiv verrammelter Unsinn von A bis Z.



Varta-Insel für Fussgänger allseitig öffnen - Jede Art von Zufahrt für PKW versperren, weil

sonst Müll da abgeladen wird. Bei mir drängt sich langsam das Gefühl auf, das die Hagener

Wirtschaft-Förderung eine "arrogante Katastrophen-Clique" ist, die die Besiedlung der Haß-

leyer Insel, der WESTSIDE und der Varta-Insel mit allen Mitteln verhindern will.







Oh Herr - wirf Hirn über Hagen ab !!!   Funktions-Hirne für 189.000 Einwohner bitte



und für 50.000 brauchen wir hier Lehrbuch-Material - Schubert Verlag - "Deutsch für Erwachsene"

































































Vorhaben-bezogener Bebauungsplan mit Grundstücken mit Flächen Längen - Strassen Kosten- Selbstkosten- Stand 08.04.2023
Bebauungs-Plan Varta-Insel Hagen Vorschl[...]
PDF-Dokument [1.3 MB]

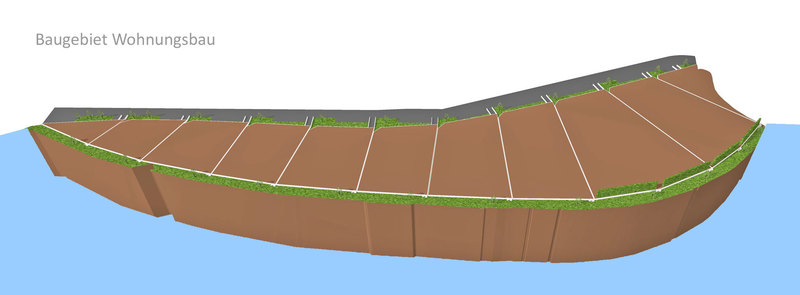

Kalkulations-Eckdaten Wohn-Baugebiet Varta Insel :







565 m Strasse x 1.620 EUR / m =
915.300 EUR (für 12.665 qm)
(incl. Bürgersteig + Kanalisation
Parkplätze + Rampen + Grün)


solider Baugrund - eine gut
gealterte Bahntrasse


2.750 m Beton-Mauern 1,2 m hoch =
Fundament-Tiefe 1,2 m = 2,4 m Ges.

= 2.750 m x 0,72 m2 = 1.980 m3
1.980 m3 x 300 EUR/ m3 ? = 594.000 EUR


136 m Lärmschutz-Wand h 8 m =
136 m x 2.476 EUR/ m = 336.0802 EUR



Boden-Sanierung 20 % Anteil ca. 1 Mio. EUR


11 verkaufbare Bauflächen =
42.212 qm Netto


Wohngebiet - nur Wohnen,
kein Mischgebiet ...


42.212 qm x 68 EUR / qm =
2.846.102 EUR Selbstkosten


Landeigentümer ist die Stadt
Hagen - HIG GmbH


gibt es weitere Landeigentümer ?











Der enstandene Vor-Entwurfs Plan ist gut





Da waren einige schwierige wasserbauliche Probleme zu lösen - Ist gelungen - kostet Geld !



Die Körnung der Parzellierung ist ausgewogen und wird Ihre Bauherren finden.



Die Auslegung läuft noch - bald entsteht ein verbindlicher Bebauungs-Plan ?





Bitte ordentliche Vermessung des Geländes beauftragen - mit den Höhenpunkten die im



obigen Vor-Entwurfs Plan gekennzeichnet sind. - Nitsche + Köster hat die Kapazität ...



Ach ja - Ingenieur-Vermessung des Baugebiets Varta-Insel ausschreiben bitte.

























































https://www.gesetze-im-internet.de/planzv_90/BJNR000580991.html



Dort findet man die für einen Bebauungs-Plan gültigen Symbole ...













https://hagenhorizonte2035.de/







https://www.hagen.de/web/de/fachbereiche/fb_61/fb_61_09/fb_61_0903/bebauungsplaene_11.html





https://www.hagen-wirtschaft.de/





http://www.hagen-valley.de













Wer Fragen zu den hier genannten 3 grossen Hagener Baugebieten hat kann sich an



Dr. Diepes - Fachbereichsleiter Stadtplanung wenden - 02331 207-3715 - wer immer



noch Fragen hat kann sich an das Vorzimmer des technischen Beigeordneten Herrn



Keune wenden 02331 207-5919 - oder 3 OG im historischen Rathaus - am Gangende.













Jahrelang wird hier über 2 grosse Innenstädtische Grund-



stücke geredet - und dann stellt man fest, dass es keine



verbindlichen Grundstücksdaten und Bebauungs-Pläne gibt.











So - jetzt haben wir täglich 30.000 Autos in der Westside



und die Fussgänger sollen immer aussen rum laufen ... ?







So bringen wir die Fussgänger in die Westside ! - Wir ver-



längern den existierenden Tunnel - viele Bahnhöfe haben



einen Ost- und einen Westausgang - das ist ganz normal.















in dem Zusammenhang :



Sanierung Hauptbahnhof Hagen - mit Logistik-Konzept für 4 Jahre Baustelle























also einen existierenden Tunnel um ca. 28 Meter zu verlängern



ermöglicht einen Fussgänger-Zugang in die Westside, zumindest



so lange der Bahnhof geöffnet ist ...  ca. 50 Leute / Tag mehr ...





Die fremde Idee mit den 2 Brücken würde teure Bauwerke von



über 45 Meter Gesamthöhe verlangen - bei sinnvoller Trasse ?



Das machen wir besser nicht - Die Stadt handelt angemessen ...







Hoffe Ihnen damit gedient zu haben. - Beste Grüsse Ing. VG

































Da fehlt das Wesentliche - die Bodenbeläge auf den Bahnsteigen



wir wollen grosse, helle Betonstein-Platten mind. 120 x 60 cm















































25.01.2021 - Anruf von Herrn Schwemin - Wirtschaftsförderung Hagen - HIG





- Hinweis auf den Ratsbeschluss 0051/2021 - enthält beide fussläufigen Erschliessungen



- Die Ertüchtigung Werdestrassen-Tunnel und Post-Tunnel (2 Tunnel nebeneinander) mit

  4 Aufzügen - also 4 neuen unbewachten Eingängen auf das Bahnhofs-Gelände !, wobei

  1 Gleis gar nicht erreichbar sein soll ! - dorthin befürchtet die DB Netz AG Gleisläufer

  Vorkalkulation aus Machbarkeits-Studie = 12 Mio. EUR (erneut ohne Aufzüge rechnen)



- Die Verlängerung des Personen-Tunnels der DB Netz AG = 15 Mio. EUR - die Idee mit

  einer Rampe und einer Treppe, aber ohne Aufzug in der Westside rauszukommen ist

  relativ neu und wurde zuerst vom Bahnhofs-Manager genannt. (Mit DB Anteil rechnen)



Wir sind übereingekommen, dass es langfristig beide fussläufigen Erschliessungen braucht,

es gab allerdings Differenzen, welche der beiden Erschliessungen die Priorität A hat. Herr

Schwemin sieht die Ertüchtigung und den Ausbau des Werdestrassen-Tunnels vorne, - Herr

Dipl.-Ing. Arch. Goebel sieht die Verlängerung des DB Personen-Tunnels mit langer Rampe

ins Baugebiet vorne. - (Sehr viel mehr Sicherheit und soziale Kontrolle - direkter Zugang

zu allen Gleisen ohne ausnahme - keine 4 neuen unbewachten Zugänge auf den Bahnhof)





Ihr träumt Euch da 2x eine qualitätvolle Verwaltung-Stadt zusammen ?

Ihr hört Euch an wie Studenten Architektur / Städtebau im 1 Semester.

Fahrt doch mal ins Lennetal - seht Euch mal an wie Firmen aussehen und

auf welchen Grundstücken die sind. - Und findet gute Beispiele für sozialen

Wohnungsbau - Barrierefreien sozialen Wohnungsbau - Zeigt die Beispiele.



Aber die Basisdaten der Grundstücke Form, Fläche, Höhen sind nicht greifbar.



Schickt die Vermesser jeweils für eine Woche raus, einige Höhen messen und

die liefern dann "einen genauen Plan, der Form, Fläche, mit Höhenpunkten in

Form von 2 .pdf - Und die veröffentlicht Ihr dann auf Euren Webseiten. - Das

man die ersten Schritte nach Jahren noch laut anmahnen muss - Leute Leute

z. B. Ing. Jez oder das Hagener Vermessungs-Büro Nitsche-Kösters etc. etc.

Das Zauberwort lautet : Amtlicher Lageplan - mit dem Siegel des Vermessers.





Ich möchte von Euch für Westside und Varta jeweils eine Tabelle der zugegeben

planerischen Handlungs-Fortschritte - nur Meilensteine - und ich möchte wissen

mit welchen Investoren-Gruppen Ihr Kontakt hattet, - und warum die nichts ge-

plant und nichts gebaut haben ? - Also 4 Tabellen - das sind 4 Blätter Papier aus

denen dann auch alles hervorgeht. - Schonungslos offen, - ehrlich verfasst bitte.



Die 2 .pdf mit Form, Fläche, Höhenpunkten im amtlichen Katasterplan mit dem

Stempel und der Mühe eines Vermessungsbüros darin - sind für jedes Architektur

Planungsbüro die notwendige Arbeitsgrundlage - dann enstehen auch gute Pläne.

und die dwg Daten auch mit veröffentlichen. - Ab dann kann jeder Planer sofort

mit der Arbeit anfangen. Jedes Unternehmen hat seine Planer. Die geben denen

eine Flurstück Nr. und die Grunddaten des Grundstücks als .pdf und .dwg





Ing. Goebel sieht die HIG und die Wirtschafts-Förderung eher als Teil des Problems

denn als Bestandteil der Lösung. - Beide Unternehmen sind keine Planungsbüros ...





Bevor Ihr das eine teure Flächen-Sanierung unterschreibt möchte ich die Mess-

Daten sehen und das Sanierungs-Konzept im Detail prüfen können. - Wir hatten

da Wasser vom Berg und von der Ennepe - vielleicht müssen wir nicht abfahren

sondern weiter abdichten und aufschütten - nur für Bäume gibt es dann Röhren.

Es macht wenig Sinn schwach belastete Erde woanders hinzufahren und dort ab-

zuwerfen. Man kann die Varta-Insel ein bisschen wie Deponie-Bau behandeln !?





















































Die Haßleyer Insel - ein immerhin schon teil-erschlossenes Baugebiet - Das Möbelhaus kam nicht

weil ? - Jetzt will ein Autohof, weil nah bei der Autobahn, da regt sich aber schon Widerstand ...



Auch diese Fläche muss vernünftig parzelliert werden. - Das Gewerbegebiet Lennetal, von dem

Hagen und Region praktisch leben !- Arbeitsplätze und Gewerbesteuer-Einnahmen - sehe ich als

das gültige Rollenvorbild - auch bezüglich der Grundstücks-Dimensionen der Flurstücke. Es sind

die KMU (Kleine und Mittlere Unternehmen) die Deutschland zu 90 % am laufen halten.



Liegt in Hörweite der Autobahn BAB 45 - nur 1,5 km bis zu den Auffahrten, und nicht mal eine

Ampel dazwischen ! - Liegt auf einem Hügel ausserhalb der Kern-Stadt. Die Nachbarn sind die

Mark-E (der XL Energie-Händler der Region) und das schicke Wohngebiet Haßley. - Arch. Goebel

sieht da eine Gewerbegebiet mit 2 bis 5 Einzel-Flurstücken. Als ich jünger war wollte ich da mal

eine Schlosserei-Metallbau-Firma gründen. Auch heute noch sehe ich Metallbau-Firmen, Schrei-

nereien, Transport-Firmen und Fenster- und Türen-Bau-Unternehmen als gute Arbeitgeber und Gewerbesteuer-Zahler ...











































Vorhaben-bezogener Bebauungsplan mit Grundstücken mit Flächen Längen - Strassen Kosten- Selbstkosten- Stand 08.04.2023
Bebauungsplan_Baugebiet Haßleyer Insel H[...]
PDF-Dokument [990.1 KB]

















Kalkulations-Eckdaten Baugebiet Haßleyer Insel :





561 m Strasse x 1.400 EUR / m =
785.400 EUR (für 7.018 qm)
(incl. Bürgersteig + Kanalisation)


2 Zebra-Streifen = 8.000 EUR
(incl. 2 Warn-Schilder)


665 m Lärmschutz-Wand h 12 m =
665 m x 3.945 EUR/m = 2.623.425


14 verkaufbare Bauflächen =
64.000 qm Netto


Keine Dauer-Lauten Betriebe, sondern
Schreiner, Speditionen, Möbelhäuser,

Bausatz-Betriebe, KMU aller Art ...


64.000 qm x 49 EUR / qm =
3.116.825 EUR Selbstkosten


wer sind die Landeigentümer ?



was verlangen Die für Ihr Land ?



















und hier ein weiteres unvollendes Meisterstück der Hagener Stadtplanung



aus dem Bahnhof kommend läuft man in einen Kiosk / in eine Dönerbude



Die prächtige Bahnhofs-Strasse finden Besucher nicht ? - zur Innenstadt ?

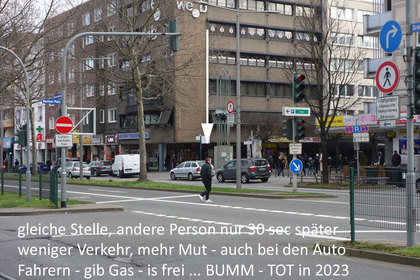

Das ist übrigens seit Jahrzehnten eine Unfall-Stelle, die meisten werden

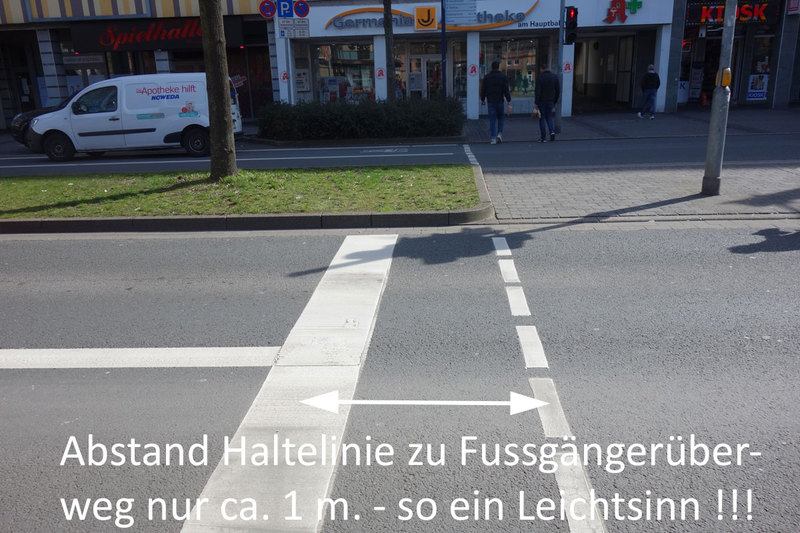

direkt auf dem Fussgängerüberweg angefahren. - Haltelinien sind zu nah.































Thema Fussgänger Überweg aus der Bahnhofstr. zum Bahnhofs-Vorplatz





noch immer laufen wir und unsere Besucher in diese Döner Bude



die Bahnhofs-Hinterfahrung funktioniert nach 20 Jahren endlich !



keine 45.000 Autos mehr pro Tag auf dem Graf-von-Galen Ring ...

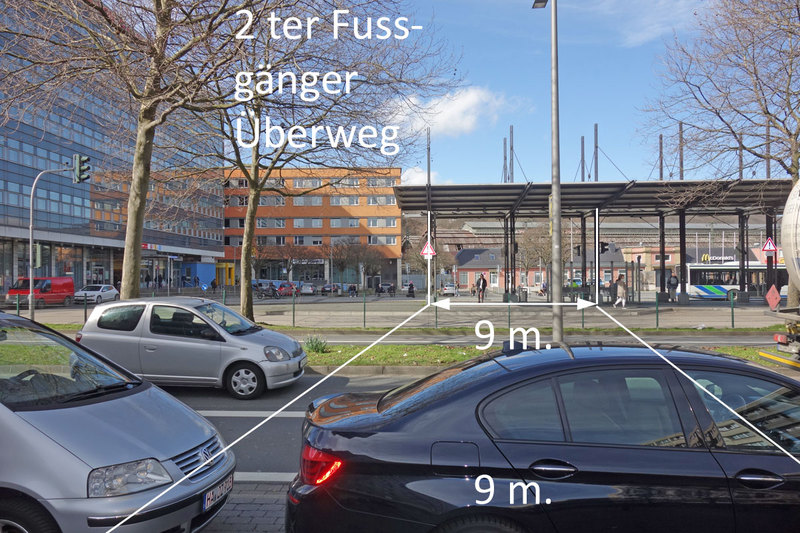

jetzt können wir den dringend notwendigen Fussgängerüberweg endlich bauen.





















Gebt mir eine Nacht, ein Dutzend Polizisten und einen Trennschleifer von den HWB



und ich zeichne uns diese Fussgänger-Überwege auf die Strasse - dann können wir



schon mal probelaufen. Wir müssen uns auch mal was trauen. Das wird gut werden.





Es ist Zeit die Ampel-Planung der beiden Fussgänger-Überwege nun zu beauftragen.



Ihr hattet 20 Jahre Zeit Euch an die Kurven zu gewöhnen. Die Kurven sind Reaktion



auf die örtlichen, räumlichen Verhältnisse - insbesondere die des Bus-Terminals ...





Wie genau ich in einer Diplomarbeit gezeichnet habe werden Sie wissen wenn Sie



die Draufsicht auf Ihre CAD Pläne legen. - Grundsätzlich ist es jetzt Zeit für beide



Fussgängerüberwege. Das sind keine Zebra-Streifen. Die sind ordentlich beampelt.





Der Ausführungsplaner soll bitte auch den aktuellen Bauvorschriften folgen, die



stark frequentierte Fussgängerüberwege auch für Blinde ertastbar machen. Wir



sollten aber jeden unnötigen Lärm dort vermeiden. - Wir sind auf gutem Weg ...





Volker Goebel - Hagener - Dipl.-Ing. Arch. - 26.01.2023

























































Mit 20 Jahren Berufserfahrung kann man das Problem auch mit geringem Budget souverän lösen.



Ja, wir bauen uns einen kleinen, beampelten Fussgänger-Überweg zu ! - Haltelinien immer eine



Fahrzeuglänge entfernt - und den bestehenden Fussgänger-Überweg verkleinern wir mit Farbe.













Es gibt zum Siedlungs-Bauvorhaben Gut Hülsberg-Ring Vorhalle eine

Unterseite, wo Sie alles im Detail und in Einzelbildern sehen können.



HIER























Und dann kam alles Anders für Gut N-H - Wir steuern um - HIER







Druckversion | Sitemap
Architekt CH / Volker Goebel / Dipl.-Ing. / Tel: 0178 40 49 665 DE / archi.goebel@gmail.com
