>>> DBHD stores nuclear high level waste like spent fuel and vitrified waste safely
>>> As DBHD is affordable, some companies want to use it for MLW and LLW too
>>> DBHD can also store PU in 16 kg containers - and de-fixed nuclear weapons
>>> Some companies want to store hardest chemical waste in DBHD repositories
>>> DBHD is a geological storage facility that defines the highest level of SAFETY
>>> DBHD is possible in deep claystone with gas-tight bitumen closure 250 m
>>> DBHD is possible in deep rocksalt / gas-tight closure by mountain pressure
that closure is prooven by now by BGR Germany - they drilled Sigmundshall - and found a gas-tight closure proof
>>> DBHD is 60 % cheaper !! than horiz. mines because of its "room efficiency"
>>> DBHD was developed over 8 years in Germany and is in Version 20 now
>>> 18.000 experts worldwide already have had a look on DBHD building plans !
>>> DBHD is based on a new deep big-diameter drilling technology called SBR
>>> DBHD is an all vertical shaft storage mine - deep, dry and fully gas-tight
>>> Every country, every company, every organisation builds their own DBHD
>>> You need to buy a "License" for DBHD - because you did not invent it - we did
>>> DBHD opens doors for NEW BUIlLD NPP - DBHD is a ww peace project ...
>>> DBHD is a Geological Disposal Facility (GDF), also called "nuclear repository"
>>> GDF is a duty for all EU countries by law, all EU countries have to build GDF
>>> DBHD is SAFE because it is : Deep, Dry and come with as Gas-Tight Closure
>>> DBHD depth is possible by a massive water-cooling system on building site
>>> DBHD also got a massive air cooling system to enable a deep building site
>>> Germany has to store "2.047 Castors" with nuclear high level waste (HLW)
>>> therefore it needs 4 DBHD HLW columns - they each cost 1,1 Mrd EUR
>>> as we also have a need for MLW and LLW storage we build an 8 th DBHD
>>> Total building costs for 8 DBHD is 7,2 Mrd. EUR (you would say 7.2 Bio. EUR)
>>> Germany pays 8,4 Mrd. EUR direct and radial compensations to local people
>>> DBHD water-cooling with 302 m3 / hour cold water - 5,4 °C (30 % Gylcol)
>>> DHBD air-cooling system supplies with 4,4 Mio. m3 / hour cold air +8 °C
>>> Water-Cooling and Air-Cooling is ONLY required for the buildingsite time
>>> the cooling machines on DBHD buildingsite make a lot of noise 24 / 7 / 365
>>> DBHD building sites are NOT possible in towns !!! - Building time 10 years
>>> GDF in Germany is done within a strict law frame by German Parliament
>>> DBHD GDF has to follow : Standort-Auswahl-Gesetz (Stand AG) DE
>>> DBHD has to follow : Endlager-Sicherheits-Anforderungs-Verordnung
>>> DBHD has to follow : Bundes-Berg-Gesetz (German Mining Law)
>>> DBHD has to follow many other building law codes in the biosphere
>>> Seil-Winden (elektr.) und Förderturm von Siemag-Tecberg / Haiger / DE
>>> Shaft-Boring-Roadheader (SBR) von Herrenknecht AG / Schwanau / DE
>>> Schacht-Bau von Redpath-Deilmann / Thyssen Schachtbau / Dortmund
>>> Stahlseile von Fa. Fatzer / Schweiz oder von Fa. Dyneema / Niederlande
>>> Wasser-Kühl-Sätze Fa. Stulz / HH - Luft-Kühl-Sätze Fa. CFT / Gladbeck
>>> DBHD shafts can be drilled with the 3 rd Generation of SBR
>>> the SBR is light - only 500 tons weight - only 600 kW motor
>>> SBR got a pneumatic mucking system to empty the borehole
>>> DBHD shaft got water-cooling system - 5,4 °C / 302 m3/hour
>>> DBHD shaft got air cooling system + 8°C / 4,4 Mio. m3/hour
>>> SBR will reach - 2.300 Meters drill depth with only one year
Neue konstruktive Erkenntnisse im Bereich Schacht-Grundriss und Schacht-Bauweise
verlangen nach einer notw. Neu-Planung und Neu-Zeichnung DBHD 2.0.0 Endlager
ab hier eine kleinteilige Darstellung der Entwicklung Baugruppe für Baugruppe :
>>> Fa. Deilmann Redpath DE benutzt Stahl-Guss-Tübbinge zur Erstellung und Sicherung der Schacht-Wand - dann wasser-dicht verschweissen - auch bohrbar für Hinterfüllung mit Epoxid-Harz Hilti Hit - dann kein Wasserzutritt an der Aussenseite der Schacht-Wand mehr möglich ... - Farbliche Beschichtung sinnvoll für mehrjährige Einlagerungs-Zeit - Ing. Goebel
- #Steel #Tubbings #Welded #WaterTight #Painted #DBHD #Shaft #SAFTEY #Economy

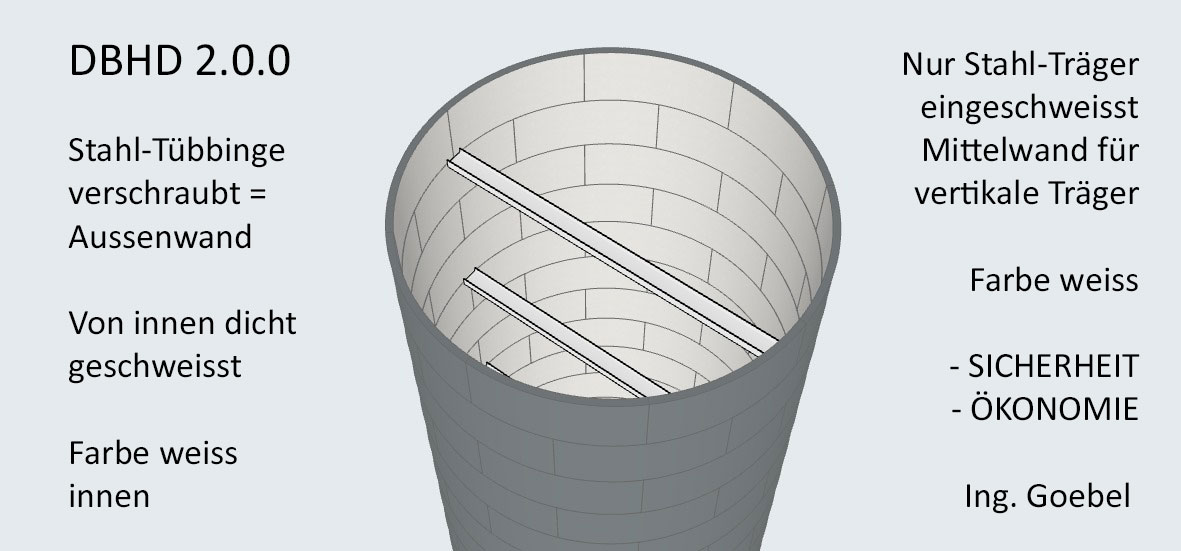

>>> SICHERHEIT und Ökonomie im Schachtbau für Endlager - DBHD Schacht-Wand mit Stahl-Tübbingen verschraubt - dann von innen Wasser-Dicht verschweisst MAG - Sauber in weiss beschichtet - Quer-Träger für Mittelwand - verschweisst - Sauber in weiss beschichtet
- #DBHD #Steel #Shaft #Wall #weldet #watertight #painted #white #SAFTEY #Economy
Eine "Verharzung" der Aussenseite mit der Auflockerungs-Zone durch Stich-Bohrungen ist möglich und empfohlen - Es ist möglich einen Schacht eben NICHT zu einer Wasserzutritts-Stelle auszuformen - sondern baulich für eine Dichtheit zu sorgen. - Wenn es um Wasser geht ist jeder Aufwand gerechtfertig !
>>> Steel-Tubbing-Elements-welded-water-tight_DBHD_2.0.0_GDF
>>> Castoren - mit Blei-Verguss ca. 160 Tonnen schwer - Der Castor hat 4 Trag-Zapfen - Normalerweise kann man Ihn mit 2 Trag-Zapfen heben - Den mit Blei vergossenen Castor mit einem Kran-Geschirr an allen 4 Trag-Zapfen anheben und absenken - #Castors #HLW #Containers #Metal #GNS
>>>HLW Containers - with lead potting, weighs approx. 160 tons - The Castor has 4 carrying pegs - Normally you can lift it with 2 carrying pegs - The lead castor with a crane harness on all 4 carrying pegs raise and lower - #Castors #HLW #Containers #Metal #GNS

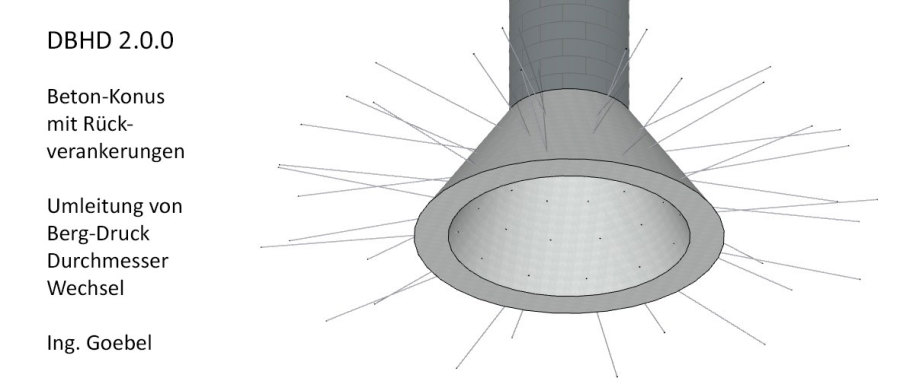

>>> Beton-Konus mit Rück-Verankerungen - Umleitung des Berg-Drucks an der Stelle des Durchmesser-Wechsels - Tiefe - 1.100 Meter - D 12 zu D 20 - #DBHD #Konus #Beton #RückVerankerungen #Endlager
>>> Concrete Cone with return anchors to redirect vertical force at diameter change area - D 12 to D 20 Meters - #DBHD #Cone #Diameters #GDF #Construction
>>> Bild aus der CAD Planung - Blick auf die Verguss-Ebene - max. 160 Tonnen Eigengewicht - soll aber sich und 8 Castoren hängend tragen - Rückverankerung im Berg - #DBHD #Shaft #CAD #Development

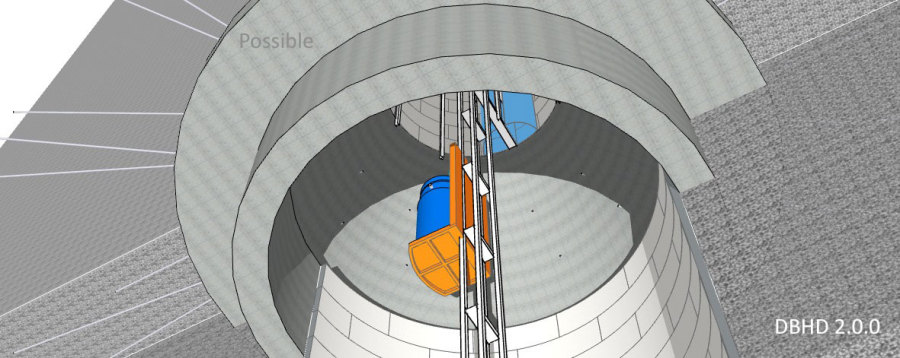

>>> DBHD shaft - looking down to Castor concrete-pellet casting - maybe we manage to drive down to plattform by escalator - #DBHD #Construction #CAD #Development #NoW
>>> Wärme-Leit-Fähigkeit von Metallen ist 30x höher als bei Gesteinen
>>> Heat-Conductivity of metalls are 30 times bigger then from rocks
#DBHD #2.0.0 #Tubes #Pipes #Piping #Watercooled #Shaft

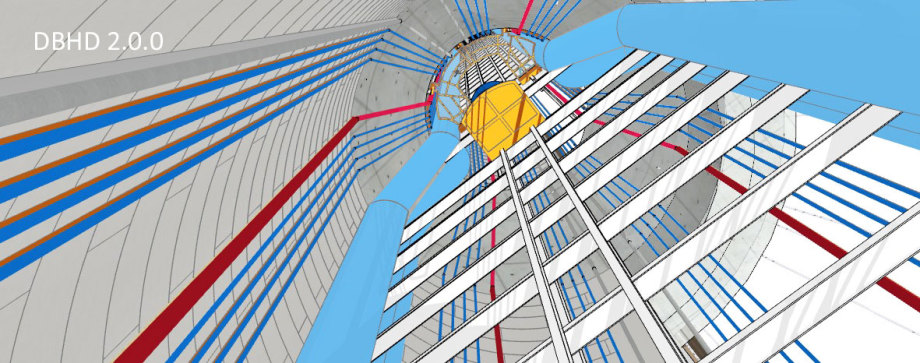

>>> Piping in DBHD 2.0.0 - Cooling - Concrete - Electricity
>>> Ver-Rohrung DBHD 2.0.0 - Wassergekühlte Baustelle - Beton-Zuliefer-Rohre - Starkstrom
#DBHD #Shaft #Piping - Source : https://lnkd.in/dVyvq6K
>>> Wärme-Leit-Fähigkeit von Metallen ist 30x höher als bei Gesteinen
>>> Heat-Conductivity of metalls are 30 times bigger then from rocks
#DBHD #2.0.0 #Tubes #Pipes #Piping #Watercooled #Shaft

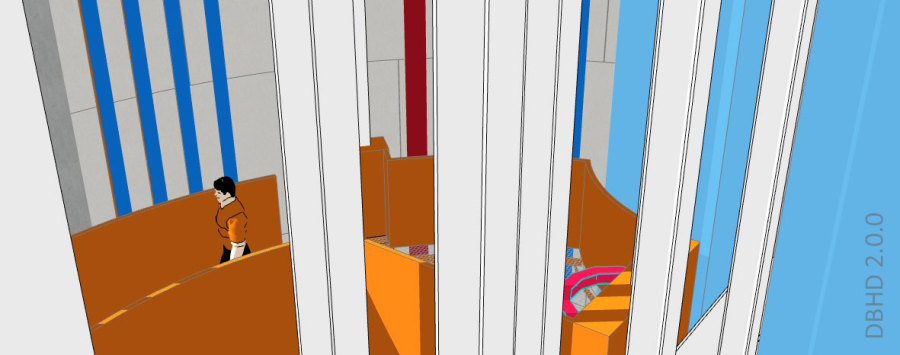

>>> Aufzugs-Podest 1 von 4 und Rohre im DBHD Zugangs-Schacht >>> Elevator-Plattform 1 from 4 within DBHD Entrance Shaft - #DBHD #Entrance #Shaft #Nuclear #Repository

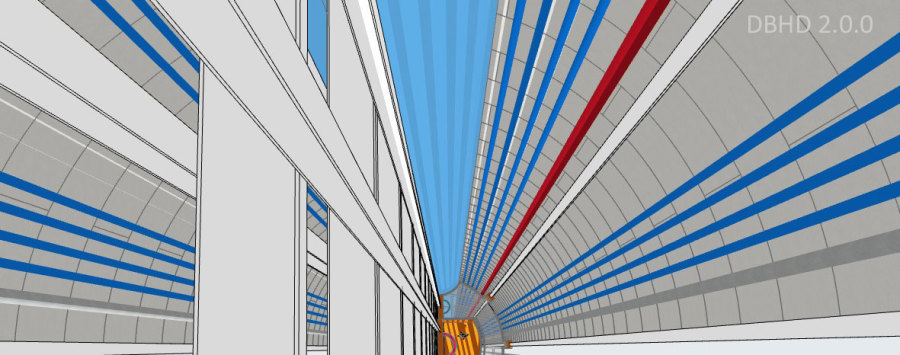

>>> Blick in den Schacht - Alles was Sie sehen ist aus Metall - DBHD 2.0.0 ist die Metall-Bau Version - und alles schön vorbeschichtet und mit Reparatur-Maler-Arbeiten - #DBHD #Schacht #Sauber #Ordentlich #Endlager
>>> Piping - Tubes - Rohre der DBHD Baustelle - #Site #Baustelle #DBHD #Wassergekühlt #Luftgekühlt #Beton #Giessen #Elektrizität #Starkstrom #Aufzüge
>>> Ordnung - Sauberkeit - Helle Oberflächen - Beleuchtung - Sicheres Arbeiten - Wasserdichter Schachtbau erfordert Hinterwand-Füllung - #DBHD #Präzision #Schacht #Staatsbauwerk #Qualität
>>> Flansche, Seile, U-Rohre, Schräg-Rohre, Anschlüsse oben fehlen noch - Das ist eine Entwurfs-Planung die in den Händen der Stahlbau-Unternehmen wächst - #DBHD #Stahlbau #Anfrage #Zeichnungen #Zugangs #Bauwerk #Endlager
>>> Geologie riesig, Schacht schlank, Menschen auf geführten Aufzugs Plattformen - Transporte - Aufwind - Staub - Orientierung - Rettungswege - #DBHD #HochhausbauVerordnung #TiefstbauVerordnung #Schachtbau #Sonderfall

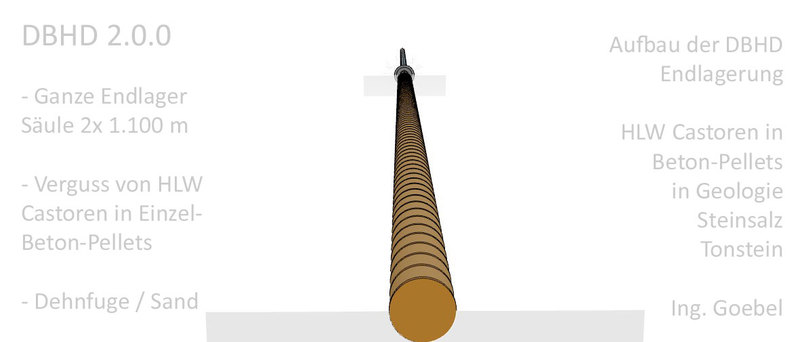

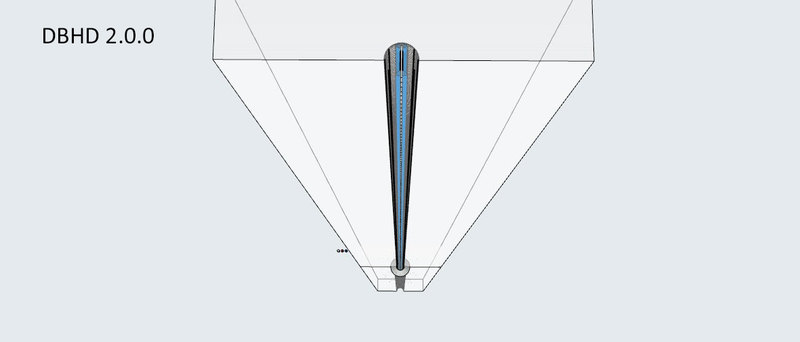

>>> Der lange Weg nach unten - Der lange Weg nach oben - Erst mal 1.100 Meter Sedimente Deckgebirge - Dann 1.100 Meter Einlager-Bereich in Endlager-Fähiger-Geologie - #DBHD #Spezialtiefbau #Bergbau #Mining #Shaft #Metalwork #Inquery #Germany #Worldwide
>>> Der Mensch steht im Mittelpunkt der Architektur - Die Architektur befriedigt die Bedürfnisse der Menschen - Alle berechtigten Interessen an eine Sache zum Ausgleich bringen - #Sachlich #Technisch #Menschlich #Angemessen #Redundant #Sicherheit #Erfolg #Entschlossenheit

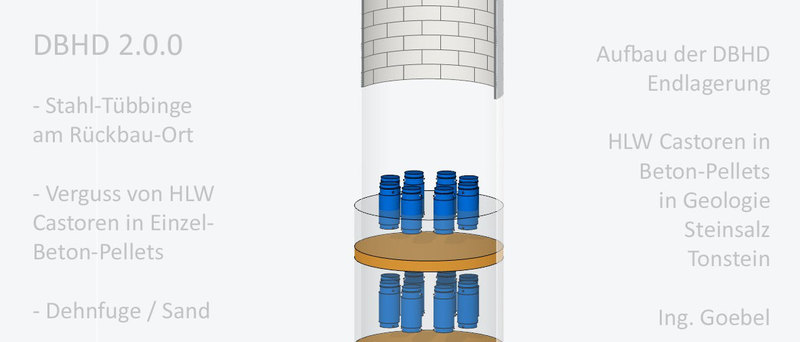

>>> Unten im DBHD 2.0.0 Schacht - Verguss-Ebene - Castoren in Beton-Pellets in Geologie - Spezial-Tief-Bau - #DBHD #HLW #Endlager #Verguss #Ebene - https://lnkd.in/dVyvq6K
>>> Detail-Blick in den DBHE 2.0.0 Einlagerungs-Bereich - HLW Castor Endlager - Tonstein und Steinsalz - offenbar weltweit von Interesse - #DBHD #Welt #IAEA #Stress #Woche
>>> DBHD 2.0.0 Baustelle mit Wasserkühlung - 5,4 °C und Luftkühlung +10 °C - Schacht-Bau mit SBM Bohrtechnik - 2021 - Ing. Goebel - #DBHD #Endlager #Planung #Tonstein #Steinsalz

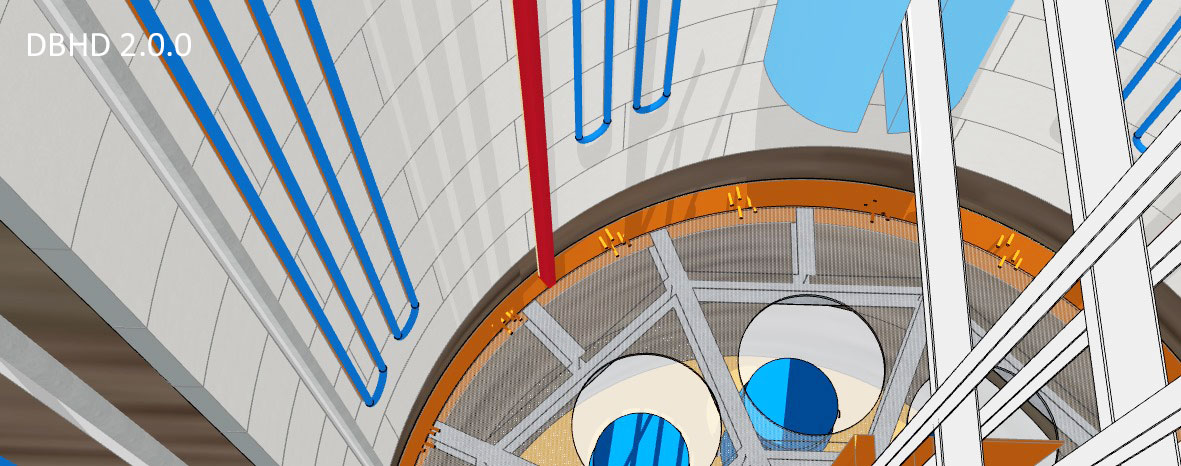

>>> Rohre an der Durchmesser-Übergangs-Stelle zwischen Zugangs-Schacht und Einlagerungs-Schacht - D12 Konus D20 - Die Kalt-Luft-Rohre ! - #DBHD #BohrungsAusbau #Geometrie #Endlager #Baustelle
Wer sich die obigen 4 Bilder zu DBHD 2.0.0 sofort in LinkedIN angeschaut hat :
>>> Grundriss mit Abmessungen Zugangs-Schacht DBHD 2.0.0 Endlager HLW
>>> Floorplan with measurement Entrance-Shaft DBHD 2.0.0 Nucl. Repository
#Grundriss #Floorplan #DBHD #Endlager #GDF #NuclearRepository
Sehr geehrte GRS, Sehr geehrter Herr Dr. Bracke,
(Sehr geehrte BGR, Hallo Konny)
Danke für Ihren "tollen" Hinweis "es auch mal mit weniger tiefen Endlager-Säulen zu versuchen" !
Das sagt mir der Wissenschaftler, der sich von Dr. Kudla schon mal auf - 7.000 Meter treiben liess.
DBHD 2.0.0 hat in der obigen Darstellung 1.100 Meter Sedimente und 1.100 Meter Wirtsgestein.
Weniger tief geht nicht !? diese Tiefe ist Pflicht um einen gas-dichten Verschluss mit Bergdruck
sicher zu haben. - Sicherheit erfordert bei Endlager Mühe, Mut, Sorgfalt und Ernsthaftigkeit ...
Geophysikerin " Konny " von der BGR arbeitet mit Kollegen daran die geo-physikalischen Möglich-
keiten von Verschluss mit Salz-Grus unter Bergdruck nachzuweisen. Die dortige Presse soll 20 MPa
leisten - Dauern die Versuche auch 80 bis 120 Jahre - oder genügen bei dem Druck schon Monate ?
Nur ein " gas-dichter Prüfblock " in einer intelligent gemachten Prüf-Vorrichtung ist akzeptabel.
Wenn die Wissenschaft belastbare neue Erkenntnisse hat, kann das die Konzeption von
DBHD, wie bisher, jederzeit verändern. - Bis dahin bleibt es bei folgender Geometrie :
DBHD 2.0.0 Steinsalz >>> 1.100 Meter Sedimente/Tonstein >>>> 1.100 Meter Steinsalz
Das gibt es vielfach in Deutschland. Verschluss mit Bergdruck auf trockenes Salz-Grus.
Robuste Verschluss-Strecken bisher immer 300 Meter - Schacht 100 % zurückgebaut.
DBHD 2.0.0 Tonstein >>> 900 Meter Sedimente >>> 1.100 Meter Tonstein
Das gibt es auch ca. 3x in Deutschland. Verschluss-Strecke mit Bitumen.
Verschluss-Strecke wird mit 250 M.angenommen - Schacht 100 % zurückgebaut.
Die Geschäfts-Stelle hat alle 1.250 Teilnehmer Email Adressen zugesandt ...
Im Gegensatz zum 3D Geologie Modell der LEBG von Niedersachsen ist der BGR Viewer Quatsch
denn er funktioniert gar nicht !
Zur Planung des Bauvorhabens DBHD 2.0.0 Endlager HLW gehören zur Zeit 4 Unter-Seiten :
- DBHD 2.0.0 Endlager - Entwicklung des tiefen Endlager-Schachtes
- DBHD 2.0.0 Elements - Zerlegung des Schachtes in Baugruppen für die Ausschreibung
- DBHD 2.0.0 Biosphere - Entwicklung der Tagesanlagen für die Endlager Baustelle
- DBHD 2.0.0 Elements Bios. - Zerlegung der Tagesanlagen in Baugruppen für die Ausschreibung
